تجهیزات آزمایش غیر مخرب HEF-17B ابزار تشخیص جریان پالس اددی

ابزار تشخیص جریان پالس ایدی HEF-17B

1مدل و پیکربندی

2مقدمه کوتاه

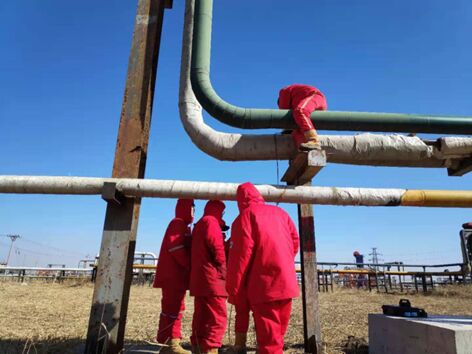

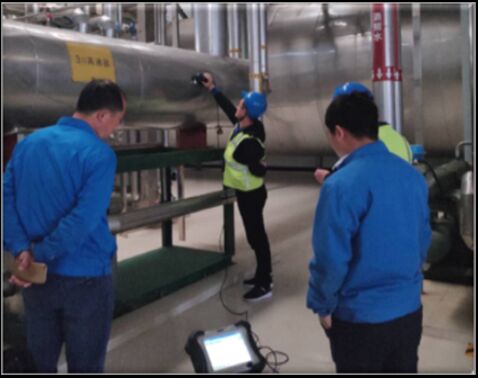

این تجهیزات می توانند برای بررسی ضخامت دیواره لوله فلزی در خارج از لایه پوشش استفاده شوند، به جای انگیزه های سنتی جریان سینوزویل به جریان پالس،میدان مغناطیسی پالس خارج از هادی، هدایت کننده در سنسور جریان گردشی پالس شده، با اندازه گیری روند کاهش میدان الکترومغناطیسی جریان گردشی پالس شده، برای ارزیابی درجه خوردگی ضخامت دیواره لوله.در مقایسه با روش سنتی تشخیص ضخامت دیوار:بدون برن، بدون اتصال، تجهیزات اسکن مداوم در استفاده، می تواند به طور قابل توجهی بهبود بهره وری تشخیص.

در مقايسه با تکنولوژي آزمايشات کنترلي الکتريکي سنتيویژگی های اسکن دقیق:دخالت کمتر از عوامل محیطی، کارایی تشخیص بالا، وضوح بالاتر (می تواند خوردگی کوچک را شناسایی کند، نرخ تشخیص از دست رفته بسیار پایین است)مناسب برای تشخیص خوردگی قطعات پرخطر بدون لایه پوشش (بدون یا پس از برداشتن) یا لایه پوشش نازک (کمتر از 300 میلی متر لایه پوشش ضد خوردگی)، و غیره) ، به عنوان مثال: لوله فرآیند کارخانه تولید، دیوار آب، لوله کوره، لوله کوچک، آرنج، تی، و غیره.

3ویژگی های کاربردی

l ★تک های میانبر و صفحه نمایش LCD روی سُند وجود دارد که می تواند وضعیت کار و داده های تشخیص را در زمان واقعی نشان دهد.و کارایی کار به شدت بدون عملکرد مکرر میزبان در طول فرآیند تشخیص بهبود می یابد.

l ★بررسی از تکنولوژی تمرکز الکترونیکی است که دارای وضوح فضایی بالاتر، تشخیص بیشتر و توانایی ضد تداخل قوی تر برای نقص های خوردگی محلی است.

l به شکل نقص حساس نیست، می تواند خوردگی ضخامت دیواره یا سایر نقص های کاهش ضخامت اجزای فلزی را با لایه پوشش (سطح عایق بندی، لایه خنک کننده،لایه محافظ، و غیره) ".

l بازرسی می تواند در هنگام کار تجهیزات انجام شود (در دمای بالا، دمای پایین، مواد موجود در تجهیزات و غیره).

مواد کشف شده: شناسایی ضخامت دیواره باقی مانده مواد فلزی آهن مغناطیسی مانند فولاد کربن، فولاد آلیاژ پایین.

l ★این همچنین می تواند ضخامت دیواره های باقی مانده فولاد ضد زنگ، آلیاژ آلومینیوم و سایر مواد فلزی غیر آهن مغناطیسی را تشخیص دهد.

شکل صفحه لوله: صفحه، لوله مستقیم، آرنج، مخزن.

مواد لایه پوشش: مواد غیر رسانا، غیر مغناطیسی ((ازبست، فوم و غیره) ، شبکه فلزی، ورق آهن، ورق آلومینیوم و دیگر لایه های محافظ فلزی.

l منبع برق هیبریدی AC/DC، باتری لیتیوم شارژ پذیر داخلی که بیش از 4 ساعت به طور مداوم کار می کند.

l طراحی ضد گرد و غبار و ضد پاش IP64 کاملاً مهر و موم شده، پوشش سیلیکونی ضد سقوط و طراحی ضد ارتعاش، مناسب تر برای شرایط سخت کار.

4پارامترهای فنی

l حداکثر ارتفاع بالا بردن: 300mm

l حداکثر ضخامت دیواره تشخیص: 2 ≈ 45 میلی متر

l قطر لوله: ≥20mm

l ضخامت لایه محافظ فلزی: ≤1mm

l ★دقت تشخیص مکرر: 2٪

l ★حساسیت تشخیص نقص خوردگی: 5٪ (نسبت حجم)

l سرعت اندازه گیری: 15~0.5 بار/ ثانیه (با افزایش ضخامت دیواره اندازه گیری شده کاهش می یابد)

l طول کابل سنج: 3 متر، 10 متر (اختیاری)

l ★ باتری لیتیوم قابل شارژ داخلی، کار مداوم ≥4 ساعت.

l ★ اندازه و وزن: میزبان: L290×W220×H95mm≤3.8kg، نوع P1/موج کوچک: L106×W61×H52mm 0.5kg، نوع P2/موج متوسط: L148×W73×H192mm 1kg،P3型/大探头L196×W100×H62.5mm 1.5kg

l دمای محیط مورد آزمایش: -200~800°C

۱- دمای تماس با سُند: ۵۰+۲۰۰ درجه سانتیگراد

l دمای کار میزبان: -10°C+50°C

رطوبت: ≤85%R.H

l منبع برق آداپتور: تک فازAC100~240V/1.7A,50/60Hz,خرید DC20V/5A

l از بین رفتن قدرت: ≤38VA

5لیست بسته بندی

1 واحد اصلی ((از جمله کابل داده، شارژر، کابل سنجه 3 متر) 1 مجموعه

1 لوله کربن استیل بدون لوله با وضوح بالا (C.S شامل دسته)

l سُند فولاد کربن (C.S: کوچک، متوسط، بزرگ) 1 گروه

l راهنمای کاربری 1 کتاب

l گواهی کالیبراسیون HUATEC 1 کپی

جعبه ابزار/ کیسه
