تشخیص جریان گردابی پالس برای ضخامت دیواره لوله فلزی HEF-17B

دستگاه تشخیص جریان گردابی پالسی HEF-17B

1. مدل و پیکربندی

2. مقدمه مختصر

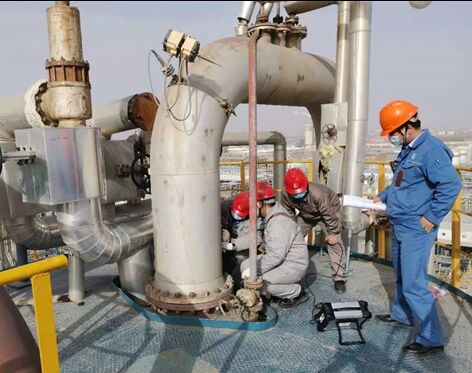

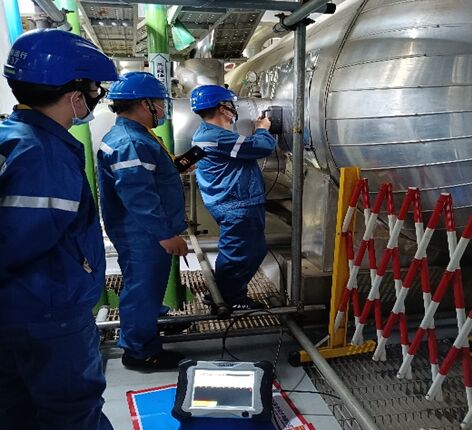

این تجهیزات را می توان برای بازرسی در حین سرویس ضخامت دیواره لوله فلزی خارج از لایه روکش استفاده کرد، به جای تحریک جریان سینوسی سنتی به جریان پالسی، میدان مغناطیسی پالسی در خارج از هادی، سنسور جریان گردابی پالسی در هادی، با اندازه گیری فرآیند تضعیف میدان الکترومغناطیسی جریان گردابی پالسی، برای ارزیابی درجه خوردگی ضخامت دیواره لوله. در مقایسه با روش سنتی تشخیص ضخامت دیواره:بدون پرداخت، بدون کوپلینگ، اسکن مداوم تجهیزات در حین سرویس، می تواند به طور قابل توجهی راندمان تشخیص را بهبود بخشد.

در مقایسه با فناوری تست جریان گردابی پالسی معمولی،ویژگی های اسکن دقیق:تداخل کمتر از عوامل محیطی، راندمان تشخیص بالا، وضوح بالاتر (می تواند خوردگی کوچک را پیدا کند، نرخ تشخیص از دست رفته بسیار پایین است)، مناسب برای تشخیص خوردگی قطعات پرخطر بدون لایه پوشش (بدون یا پس از حذف) یا لایه پوشش نازک (کمتر از 300 میلی متر لایه پوشش ضد خوردگی و غیره)، به عنوان مثال: خط لوله فرآیند کارخانه تولید، دیواره آب، لوله کوره، لوله اتصال کوچک، زانو، سه‌راهی و غیره.

3. ویژگی های عملکردی

• ★کلیدهای میانبر و صفحه نمایش LCD روی پروب وجود دارد که می تواند وضعیت کار و داده های تشخیص را در زمان واقعی نمایش دهد و راندمان کار بدون عملیات مکرر میزبان در طول فرآیند تشخیص به طور قابل توجهی بهبود می یابد.
• ★پروب از فناوری فوکوس الکترونیکی استفاده می کند که دارای وضوح فضایی بالاتر، تشخیص بیشتر و توانایی ضد تداخل قوی تر برای عیوب خوردگی موضعی است.
• به شکل عیوب حساس نیست، می تواند خوردگی ضخامت دیواره یا سایر عیوب کاهش ضخامت اعضای فلزی "با لایه پوشش (لایه عایق، لایه خنک کننده، لایه محافظ و غیره)" را تشخیص دهد.
• بازرسی ها را می توان زمانی که تجهیزات در حال کار هستند انجام داد (دمای بالا، دمای پایین، مواد داخل تجهیزات و غیره).
• مواد شناسایی شده: تشخیص ضخامت دیواره باقی مانده مواد فلزی فرومغناطیسی مانند فولاد کربن، فولاد کم آلیاژ.
• ★همچنین می تواند ضخامت دیواره باقی مانده فولاد ضد زنگ، آلیاژ آلومینیوم و سایر مواد فلزی غیر فرومغناطیسی را تشخیص دهد.
• شکل صفحه لوله: صفحه، لوله مستقیم، زانو، مخزن.
• مواد لایه روکش: مواد غیر رسانا، غیر مغناطیسی (آزبست، فوم و غیره)، توری فلزی، ورق آهن و ورق آلومینیوم و سایر لایه های محافظ فلزی.
• منبع تغذیه ترکیبی AC/DC، باتری لیتیوم قابل شارژ داخلی که بیش از 4 ساعت به طور مداوم کار می کند.
• طراحی کاملاً مهر و موم شده IP64 ضد گرد و غبار و ضد پاشش، طراحی غلاف سیلیکونی ضد افتادن و ضد لرزش، مناسب تر برای شرایط کاری سخت.

4. پارامترهای فنی

• حداکثر ارتفاع بالابر: 300 میلی متر
• حداکثر ضخامت دیواره تشخیص: 2 تا 45 میلی متر
• قطر لوله: ≥20 میلی متر
• ضخامت لایه محافظ فلزی: ≤1 میلی متر
• ★دقت تشخیص تکراری: 2%
• ★حساسیت تشخیص عیب خوردگی: 5% (نسبت حجمی)
• سرعت اندازه گیری: 15 تا 0.5 بار در ثانیه (با افزایش ضخامت دیواره اندازه گیری شده کاهش می یابد)
• طول کابل پروب: 3 متر، 10 متر (اختیاری)
• ★باتری لیتیوم قابل شارژ داخلی، ≥4 ساعت کار مداوم.
• ★اندازه و وزن: میزبان: طول 290 × عرض 220 × ارتفاع 95 میلی متر ≤3.8 کیلوگرم، پروب کوچک/نوع P1: طول 106 × عرض 61 × ارتفاع 52 میلی متر 0.5 کیلوگرم، پروب متوسط/نوع P2: طول 148 × عرض 73 × ارتفاع 192 میلی متر 1 کیلوگرم، پروب بزرگ/نوع P3: طول 196 × عرض 100 × ارتفاع 62.5 میلی متر 1.5 کیلوگرم
• دمای محیط آزمایش شده: -200 تا 800 درجه سانتیگراد
• دمای تماس پروب: -50 تا +200 درجه سانتیگراد
• دمای کار میزبان: -10 تا +50 درجه سانتیگراد
• رطوبت: ≤85% رطوبت نسبی
• منبع تغذیه آداپتور: تک فاز AC100~240V/1.7A، 50/60Hz، خروجی DC20V/5A
• اتلاف توان: ≤38VA

5. لیست بسته بندی

• واحد اصلی (شامل کابل داده، شارژر، کابل پروب 3 متر) 1 مجموعه
• پروب با وضوح بالا لوله فولادی کربن برهنه (C.S شامل دسته) 1 قطعه
• پروب فولاد کربن (C.S: کوچک، متوسط، بزرگ) 1 گروه
• دفترچه راهنمای عملیات 1 جلد
• گواهی کالیبراسیون HUATEC 1 نسخه
• کیف/کیس ابزار 1 قطعه
