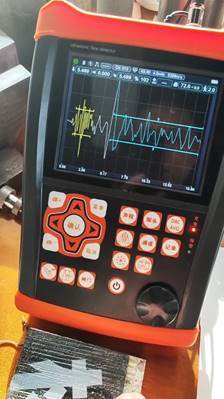

HFD-810 IP65 تست کننده اتصال فوق صوتی با دقت بالا با B-scan Imaging Bluetooth گزارش PDF

HFD-810 IP65 تست کننده اتصال فوق صوتی با دقت بالا با B-scan Imaging Bluetooth گزارش PDF

ویژگی ها:

  پارامترهای کلیدی آزمایش شده برای لایه ضد آب: ضخامت و چسبندگی.

  از روش های آزمایش کامل پشتیبانی می کند؛ کار کردن آسان، امکان بررسی لایه ضد آب را بلافاصله پس از راه اندازی فراهم می کند.

  بازرسي کمک شده با تصويري از اسکن بي

  نرخ تکرار: 16 15000 هرتز قابل تنظیم با دقت بالا؛ اسکن با سرعت بالا تضمین می کند که هیچ نقصی از دست نرود.

  نسبت سیگنال به نویز بالا، شکل موج بسیار پایدار و طراحی ضد تداخل خاص برای عملکرد قابل اعتماد در شرایط سخت.

  12 بیتی تبدیل AD، سازگار با 25 MHz تحقیقات، ارائه جزئیات روشن با حساسیت بالا و رزولوشن برای نقص های کوچک.

  به طور خودکار عملکرد سُند را تحلیل و ارزیابی می کند و گزارش ارزیابی سُند را تولید می کند.

  عملکرد اندازه گیری ضخامت با دقت بالا

  انتقال بی سیم بلوتوث؛ تولید گزارش تشخیص نقص در محل و چاپ از طریق اپلیکیشن موبایل.

  گزارش های تشخیص خطا می توانند به طور مستقیم به عنوان فایل های PDF قابل ویرایش بدون نرم افزار اختصاصی صادر شوند.

  ابزار از ارتقاء خودکار از طریق فلش دیسک USB پشتیبانی می کند، راحت و کارآمد است.

  درجه محافظت IP65، مقاوم، ضد آب و ضد گرد و غبار؛ براکت خنک کننده اجازه تنظیم به هر زاویه ای را می دهد.

• یک باتری تنها 15 ساعت کار مداوم، شارژ سریع 3 ساعت و پشتیبانی از شارژ مستقل را فراهم می کند؛ دو باتری کار بدون توقف را امکان پذیر می کند.

مشخصات فنی

توجه: تمام شاخص های فوق با فرکانس سنج 2.5 مگاهرتز و حالت تشخیص موج کامل اندازه گیری می شوند.

وظایف

  کالیبراسیون خودکار: کالیبراسیون خودکار یک کلید برای عملکرد راحت. به طور خودکار نقطه صفر، ارزش K، لبه جلو و سرعت صدا مواد را کالیبراسیون کنید.

  نمایش خودکار موقعیت بازگشت نقص: عمق d، افقی p، فاصله s، دامنه، معادل dB، ارزش قطر φ.

  توابع از جمله افزایش خودکار، پاکت اکو و حافظه اوج، کارایی تشخیص نقص را بهبود می بخشد.

  محاسبه ارزش φ: برای بازرسی درست سنجش جعل، به طور خودکار به مقدار افق φ تبدیل می شود هنگامی که بیشترین بازگشت نقص را پیدا می کند؛ محاسبه پایین بزرگ هموار پشتیبانی می شود.

  500 کانال تشخیص عیب مستقل (توسعه پذیر) ، آزاد برای ورودی و ذخیره استاندارد های تشخیص عیب برای هر صنعت، نیازی به حمل بلوک های آزمایش در محل.

  ذخیره سازی و پخش تا 1000 شکل موج و داده های اسکن A (توسعه پذیر)

  دیسک U خارجی پشتیبانی می شود؛ ذخیره سازی داخلی می تواند در هر زمان صادر شود و فایل های تشخیص خطای نامحدود می تواند به طور مستقیم ذخیره شود.

  B-scan: اسکن در زمان واقعی و نمایش برش متقابل، نشان دادن شکل نقص برای نتایج بصری تر.

  20 استانداردی برای تشخیص نقص های داخلی، پشتیبانی از ورودی رایگان از هر استاندارد صنعتی.

  عرض و شدت پالس انتقال قابل تنظیم است.

  ارتباطات بلوتوث با تلفن های همراه و کامپیوترها برای مدیریت گزارش های تشخیص نقص

  با باتری لیتیوم با عملکرد بالا، ایمن و سازگار با محیط زیست تغذیه می شود. نسخه استاندارد بیش از 12 ساعت کار مداوم را پشتیبانی می کند؛ نسخه اختیاری به 15 ساعت گسترش می یابد.

  ثبت ساعت در زمان واقعی: ردیابی، ثبت و ذخیره تاریخ و زمان واقعی بازرسی.

  سرکوب دیجیتالی بدون تاثیر بر افزایش و خطی بودن.

  جبران افزایش: کاهش دبیلی صحیح ناشی از خشکی سطح، بررسی از راه دور قطعات ضخیم و غیره

  اصلاح منحنی: برای قطعات منحنی، موقعیت محوری و عمق نقص را در زمان واقعی نشان می دهد.

  دو حالت ورودی: زاویه و مقدار K.

  بررسي شماره اکو

  رمزگذاری اکو: نمایش 1 ′′ 9 اکو در رنگ های مختلف برای یافتن آسان نقص.

  صفحه نمایش رو منجمد و باز کن.

  پر کردن شکل موج

  حالت برق رو نشون بده

  نشانگر دستگيري

  علامت رنگ موج در داخل دروازه

  گسترش دروازه

لوازم جانبی استاندارد

  واحد اصلی: 1 پی سی

  سُند مستقیم ویژه برای لایه ضد آب: 1 پی سی

  سُند مستقیم DTM5: 1 pc

  آداپتور برق 9 ولت: 1 pc

  کابل سُنب: 1 pc

  جعبه بسته بندی محصول: 1 پی سی

  راهنمای کاربری: 1 pc

  گواهی سازگاری، لیست بسته بندی، کارت گارانتی: 1 مجموعه

  دستگاه تشخیص نقص فوق صوتی موبایل: 1 مجموعه

  کمربند مچ دست ابزار: 1 pc

لوازم جانبی اختیاری

  بلوک آزمون استاندارد

  انواع دیگر سنجها

  سایر کابل های سنجش

  کاپلانت

  چاپگر بلوتوث
