ICP-H7001 یک کانال ICP طیف سنج انتشار نوری 70 عناصر تجزیه و تحلیل حساسیت بالا

ICP-H7001 طیف‌سنج نشر نوری ICP تک کاناله، تحلیل 70 عنصر، حساسیت بالا

1. شرح دستگاه و الزامات محیطی

1.1 شرح دستگاه

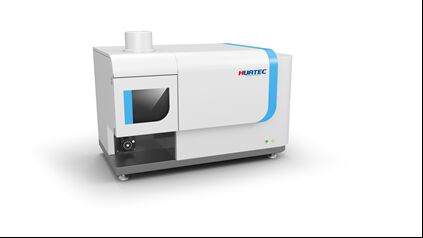

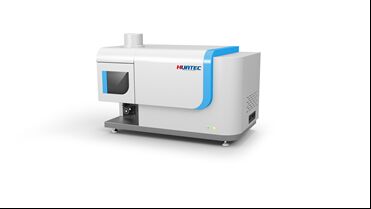

HUATEC ICP-H7001 یک طیف‌سنج نشر نوری پلاسمای جفت شده القایی اسکن تک کاناله با یک لامپ فوتومولتی‌پلایر با حساسیت بالا به عنوان آشکارساز است. این دستگاه عناصر متعددی را آزمایش می‌کند و می‌تواند تا 70 نوع عنصر را اندازه‌گیری کند. دارای یک مولد RF فرکانس بالا حالت جامد، تنظیم خودکار و نرم‌افزاری با رابط‌های عملیاتی چینی و انگلیسی است؛ یک سیستم خنک‌کننده آب در گردش اختصاصی، کانال گاز آرگون، لوله آب خنک‌کننده و یک سیستم نمونه‌برداری با حساسیت بالا (اتومایزر با راندمان بالا وارداتی با محفظه اتمیزاسیون دو لوله‌ای) را پیکربندی می‌کند.

1.2 الزامات محیطی

1.2.1. دستگاه را مستقیماً کنار پنجره یا در نصب نکنید تا از همرفت، گرد و غبار، گازهای خورنده و لرزش جلوگیری شود.

1.2.2. لطفاً از تداخل الکترومغناطیسی قوی دور بمانید.

1.2.3. دمای محیط: 20-25 درجه سانتی‌گراد.1.2.4. رطوبت کاری: ≤ 70%.1.2.5. دستگاه باید روی یک میز کار پایدار و بدون لرزش قرار گیرد و باید یک سیستم تهویه بالای دستگاه وجود داشته باشد. نباید نور قوی یا تداخل الکترومغناطیسی قوی در نزدیکی دستگاه وجود داشته باشد و نباید گازهای خورنده قوی در محیط وجود داشته باشد.

2. پارامترهای فنی اصلی

دقت

محلول مخلوط چند عنصری 2ppm، RSD ≤ 1.5%.

2.3 حد تشخیص الزامات سطح A استاندارد ملی را برآورده می‌کند.

2.4 انعطاف‌پذیری طیفی: می‌تواند تحلیل نیمه کمی و کمی خطوط طیفی عناصر تحلیلی را انجام دهد.

2.5 پیکربندی آشکارسازهای PMT خاص

3. سیستم تزریق

3.1 لوله مشعل: لوله مستطیلی کوارتز یکپارچه (فناوری ثبت شده)

3.2 نبولایزر: اتومایزر هم‌مرکز با دقت بالا و راندمان بالا 2 میلی‌لیتر در دقیقه

3.3 محفظه اتمیزاسیون: محفظه اتمیزاسیون دو لوله‌ای توسعه یافته با فناوری ثبت شده

3.4 مصرف کل آرگون: کمتر از 14 لیتر در دقیقه

3.5 پمپ پریستالتیک یک طراحی کاملاً خودکار پنج کاناله 15 غلتکی است و سرعت پمپ پریستالتیک به طور مداوم قابل تنظیم است.

3.6 سیستم تزریق جداگانه تأثیر دمای بالا بر اتمیزاسیون در لوله مستطیلی را کاهش می‌دهد و همچنین می‌تواند پیشرفت نمونه را مستقیماً مشاهده کند، که تسهیل کننده حذف موقعیت‌های غیرعادی در زمان واقعی است.

اگر دستگاه در هنگام اتمام منبع گاز متوقف شود، نه تنها باعث آسیب قابل توجهی به منبع تغذیه می‌شود، بلکه منجر به سوختن لوله مشعل نیز می‌شود. پایداری منبع گاز با نظارت در زمان واقعی مقدار بازخورد ولتاژ در انتهای ورودی دستگاه تعیین می‌شود. پس از افت مقدار، منبع تغذیه بلافاصله خاموش می‌شود و گاز باقی مانده در داخل دستگاه می‌تواند به خنک شدن ادامه دهد.

3.8 نظارت تصویری شعله: دستگاه مجهز به سیستم حسگر شعله با حساسیت بالا و دوربین نظارت تصویری است که می‌تواند وضعیت شعله محفظه احتراق را در زمان واقعی مشاهده کند و در صورت خاموش شدن موتور، منبع تغذیه RF را به طور خودکار خاموش کند تا از اجزای مهم دستگاه محافظت کند.

4. مولد RF و پلاسما

4.1 نوع: مولد RF فرکانس بالا حالت جامد، خنک‌کننده آب سریع (فناوری ثبت شده)، تنظیم خودکار.

4.2 فرکانس: 27.12 مگاهرتز.

4.3 توان: 500 وات تا 1600 وات، قابل تنظیم مداوم، با دقت تنظیم 1 وات، پایداری توان: <0.1%.

4.4 احتراق پلاسما کاملاً خودکار کنترل می‌شود و تمام پارامترهای عملیاتی مانند نرخ جریان گاز حامل نیازی به تنظیم دستی ندارند مگر منبع تغذیه اصلی ICP-OES.

4.5 مشخصات منبع تغذیه: مجهز به حفاظت از توان معکوس برای منبع تغذیه RF (فناوری ثبت شده)4.6 تعویض ابزار: سیستم تزریق را به سرعت با استفاده از ابزار لوله مستطیلی ثبت شده و سکوی نصب لوله مستطیلی تعویض کنید.

5. سیستم نوری

5.1 پایداری نوری: طراحی شده بر روی همان سکو با سیستم تزریق، کل سیستم نوری دارای اقدامات لرزه‌نگاری است و لرزش‌های عمومی زمین بر عملکرد تحلیلی آن تأثیر نمی‌گذارد.

5.2 نوع سیستم: نوع چنیتینا (نوع C-T)، با فاصله کانونی 1000 میلی‌متر.

5.3 سیستم نوری باید در دمای ثابت نگه داشته شود، با پایداری دما ± 0.1 درجه سانتی‌گراد.

حداقل فاصله گام موتور اسکن 0.0004 نانومتر است.

6. نرم‌افزار کنترل:

6.1 نرم‌افزار کاربری آسان و بصری است، با توابع تحلیل کیفی، نیمه کمی و کمی، و همچنین توابع بهینه‌سازی تشخیص دستگاه. نرم‌افزار در هر دو نسخه چینی و انگلیسی موجود است و می‌تواند بر اساس نیازها جابجا شود. فرمت خروجی گزارش PDF، اکسل، فایل الکترونیکی یا چاپ مستقیم است و می‌تواند یک قالب انگلیسی باشد. نرم‌افزار کنترل می‌تواند تحت نسخه انگلیسی ویندوز اجرا شود.

6.2 با بهینه‌سازی الگوریتم‌های نرم‌افزاری، می‌توان به روش‌های کسر ماتریس در زمان واقعی دست یافت، که امکان بزرگنمایی و کوچک‌نمایی در زمان واقعی مختصات دو بعدی برای طیف‌های با تداخل را فراهم می‌کند و پردازش طیف را تسهیل می‌کند. محاسبه خودکار نتایج با یک کلیک، دردسر پردازش ثانویه داده‌ها را برای مشتریان از بین می‌برد.

6.3 تابع ردیابی حسابرسی پیکربندی نرم‌افزار را می‌توان برای تنظیمات چند کاربر و چند مجوز تنظیم کرد. کاربران می‌توانند آن را بر اساس نیازهای خود فعال کنند و در عین حال، داده‌های اندازه‌گیری شده را برای پشتیبان‌گیری در سرور ذخیره کرد.

6.4 تصحیح طول موج در زمان واقعی برای هر اندازه‌گیری خط طیفی به طور خودکار انجام می‌شود تا موقعیت دقیق پیک تضمین شود.

6.5 نرم‌افزار دارای تابع ردیابی است و می‌تواند نتایج محاسبه نمونه فعلی را در زمان واقعی در حین ردیابی نمایش دهد.

6.6 تابع حفاظت ایمنی کاملاً خودکار، ارتباط و کنترل دستگاه با استفاده از کارت‌های کنترل، موقعیت مشاهده توسط نرم‌افزار کنترل و بهینه‌سازی می‌شود، با قابلیت کنترل سرعت پمپ پریستالتیک.

6.7 نرم‌افزار تشخیص دستگاه و ارتباط شبکه، توابع پردازش مجدد داده‌ها.

6.8 نرم‌افزار دارای تابع مدیریت بایگانی داده است، از پشتیبان‌گیری، بازیابی، حذف داده‌ها پشتیبانی می‌کند و از خروجی فرمت متنی داده‌ها پشتیبانی می‌کند.
