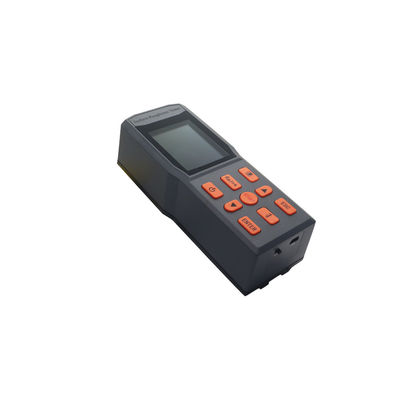

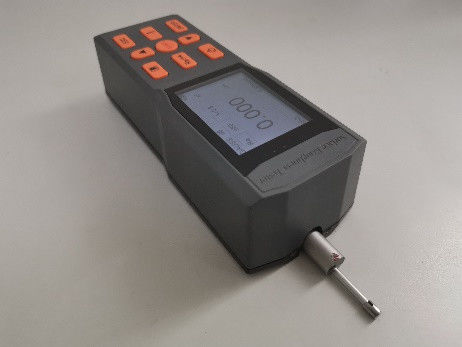

SRT-6450 اندازه گیری سطح با دقت بالا برای بازرسی در محل قطعات بزرگ
1.بررسی کلی محصول
این ابزار اندازه گیری خشکی سطح یک دستگاه دستی مناسب برای محیط های محل تولید و نیازهای اندازه گیری تلفن همراه است.,محاسبه پارامترهای مربوطه بر اساس شرایط اندازه گیری انتخاب شده و نمایش تمام پارامترهای اندازه گیری و نمودار های محدوده بر روی صفحه نمایش.این ابزار می تواند پارامترهای اصلی آخرین استانداردهای بین المللی را اندازه گیری کند و به طور کامل و دقیق با استانداردهای بین المللی مطابقت داردپارامترهای اندازه گیری مطابق با استاندارد ملی GB/T3505 "مخصوصیات فنی هندسی محصول - اصطلاحات،تعاریف و پارامترهای ساختار سطحی روش کنتور ساختار سطحی" و با استانداردهای ایالات متحده سازگار هستند، آلمان، ژاپن، انگلستان و کشورهای دیگر. آن را به قطعات مختلف ماشین آلات، صنایع تولیدی پردازش مکانیکی، بازرسی،بازرسی کالاها و سایر ادارات، به ویژه مناسب برای بازرسی در محل قطعات بزرگ و خطوط تولید، و همچنین تأیید خارجی توسط بازرسی، متروولوژی، بازرسی کالاها و سایر بخش ها،بدون ایجاد آسیب به قطعات کار.
محدوده اندازه گیری قطعه کار: مسطح، سطح دایره ای بیرونی، سطح مخروطی، سوراخ داخلی، شکاف، سطح منحنی و غیره (سطح های خاص باید با سنسورهای مناسب اندازه گیری شوند).
2.پارامترهای فنی
| نام |
محتوای |
| محدوده اندازه گیری |
محور Z (عمودی) |
200μm؛ |
| محور X (افقی) |
17.5mm ((0.71inch) ؛ |
| قطعنامه |
محور Z (عمودی) |
0.002μm±20μm؛ |
| 0.004μm±40μm؛ |
| 0.008μm±80μm؛ |
| ماده |
پارامترها |
Ra Rz Rq Rt
Rp Rv R3z R3y Rz ((JIS) ؛
R Rsk Rku Rsm Rmr؛
|
| استاندارد |
ISO4287 استاندارد بین المللی ANSI B46.1 استاندارد آمریکایی
DIN4768 استاندارد آلمان JIS B601 استاندارد ژاپنی
|
| گرافیک |
منحنی نسبت پشتیبانی، خشکی، شکل موج فیلتر |
| فیلتر |
RC،PC-RC،Gauss،DP؛ |
| طول نمونه گیری (lr) |
0.25,0.8,2.5 |
| طول ارزیابی (ln) |
Ln=lr×n n=1 ̇5 |
| سنسور |
اصل اندازه گیری |
محرک دیفرانسیل جابجایی |
| قلم |
الماس طبیعی، 90 مخروط زاویه، نوک نصف جین 5μm؛ |
| اندازه گیری نیروی |
<4mN؛ |
| سر راهنما |
آلیاژ سخت، شعاع جهت کششی 40mm؛ |
| سرعت کششی |
lr=0.25,Vt=0.135mm/S |
| lr=0.8 ، Vt=0.5mm/S؛ |
| lr=2.5، Vt=1mm/S؛ |
| بازگشت، Vt=1mm/S؛ |
| دقت نشان دادن |
0.001μm؛ |
| خطای نشان دادن |
± ((5nm+0.1A) A:قیمت استاندارد پارامتر قالب چند خط Ra |
| تغییرات شاخصه |
نه بیشتر از 3٪؛ |
| شکل باقیمانده |
حداکثر 0.01μm؛ |
| منبع برق |
باتری لیتیوم داخلی، شارژ شده با شارژر DC5V، 2000mA |
| ابعاد بیرونی |
156mm × 61mm × 45mm |
| وزن |
حدود 450 گرم |
| محیط کار |
دمای: -20°C تا 40°C رطوبت: < 90%RH |
| محیط ذخیره سازی و حمل و نقل |
دمای: -40°C تا 60°C رطوبت: < 90%RH |
| لوازم جانبی اختیاری |
حسگر سطح منحنی، حسگر سوراخ کوچک، حسگر شکاف عمیق، میله تمدید، میله آداپتور، پلتفرم اندازه گیری 200 میلی متر، پلتفرم اندازه گیری 300 میلی متر مرمر |
3ویژگی های کاربردی
*این دستگاه دارای یک طراحی مکانیکی و الکتریکی یکپارچه است، دارای اندازه های جمع و جور، وزن کم و استفاده آسان است.
* تراشه ARM + DSP برای کنترل و پردازش داده ها استفاده می شود، با سرعت بالا و مصرف انرژی کم.
*پارامترهای متعدد Ra، Rz، Rq، Rt، Rp، Rv، R3z، R3y، Rz(JIS) ، Rs، Rsk، Rsm، Rku.
* محدوده اندازه گیری بزرگ 200μm
* نمایش صفحه نمایش رنگی 320*240، نمایش دیجیتال/گرافیکی؛ برجسته کردن بدون زاویه مشاهده؛
* صفحه نمایش دارای اطلاعات غنی، بصری است و می تواند تمام پارامترها و گرافیک ها را نشان دهد.
* سازگار با چندین استاندارد ملی مانند GB، ISO، DIN، ANSI و JIS؛
* این دستگاه مجهز به یک باتری شارژ پذیر لیتیوم یون و مدار کنترل شارژ است که دارای ظرفیت بالا و بدون اثر حافظه است.
*یک آیکون وجود دارد که قدرت باتری باقی مانده را نشان می دهد تا کاربران را به موقع شارژ کند.
* می تواند دستورالعمل های فرآیند شارژ را نشان دهد و به اپراتور اجازه می دهد تا در هر زمان سطح شارژ را بداند.
*زمان کار مستمر بیش از 8 ساعت است.
* ذخیره سازی اطلاعات با ظرفیت فوق العاده، قادر به ذخیره سازی 100 مجموعه از داده های خام
* ثبت و ذخیره داده های اندازه گیری شده
*طراحی مدار و نرم افزار قابل اعتماد ضد توقف موتور
* اطلاعات اندازه گیری، اطلاعات فوری منوی و اطلاعات فوری و توضیحاتی مانند قدرت روشن / خاموش را نشان می دهد.
*طراحی پوسته ارگونومیک، محکم، جمع و جور، قابل حمل و بسیار قابل اعتماد
* می تواند به یک کامپیوتر برای انتقال داده های زمان واقعی و داده های تاریخی متصل شود.
* بلوک های نمونه کالیبراسیون از زیربناهای شیشه ای اپتیک استفاده می کنند که دارای دقت بالا هستند، به راحتی خراش نمی گیرند و عمر طولانی دارند.
* لوازم جانبی اختیاری شامل سنسورهای سطح منحنی، سنسورهای سوراخ کوچک، سنسورهای شکاف عمیق، سیستم های اندازه گیری، پوشش های سنسور، میله های تمدید، و غیره است.
