دوربین تصویربرداری صوتی فراصوت با حساسیت بالا HFD-V100، آشکارساز بصری صدا

آشکارساز تجسم صدا دوربین تصویر آکوستیک اولتراسونیک 96 کیلوهرتز با حساسیت بالا HFD-V100

ما می توانیم در زندگی روزمره خود دریابیم که انسان ها از چشمان خود برای جمع آوری اطلاعات سریعتر و شهودی تر از هر اندام دیگری استفاده می کنند. به همین دلیل است که در بسیاری از صنایع، نظارت "بصری" فرآیندهای پیچیده مورد نیاز است.

در همان زمان، فن آوری های زیادی اختراع شد که مناطقی از دید انسان را که عموماً برای چشم نامرئی بود، گسترش داد. تصویربرداری تشدید مغناطیسی هسته‌ای (MRI)، دستگاه‌های اشعه ایکس و دوربین‌های تصویربرداری حرارتی مادون قرمز نمونه‌هایی از فناوری‌هایی هستند که به انسان اجازه می‌دهند تا ماده نامرئی را «دیدن» کنند. با این حال، در حال حاضر تنها چند روش اساسی برای اندازه گیری نویز وجود دارد، مانند نویز متر. اگر نویز نیز دیده شود چه مزیتی خواهیم داشت؟ همه چیز اطراف ما از طریق یک سیستم تصویربرداری صوتی چگونه به نظر می رسد؟

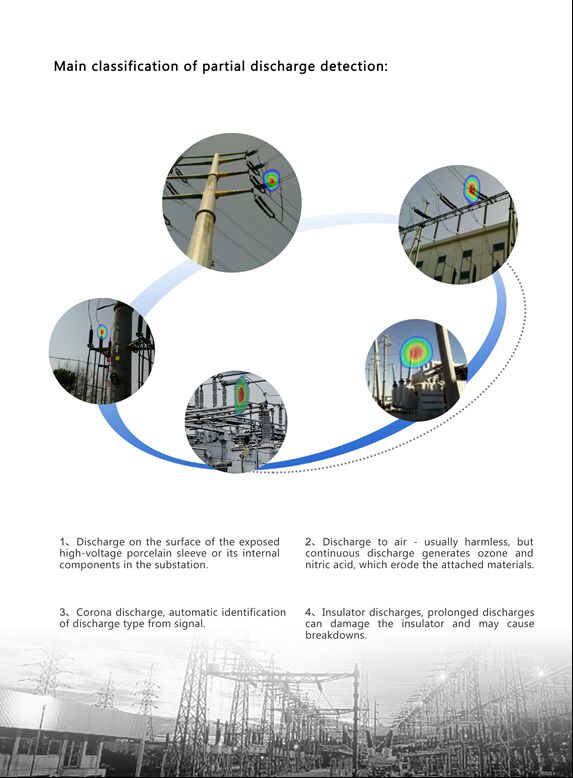

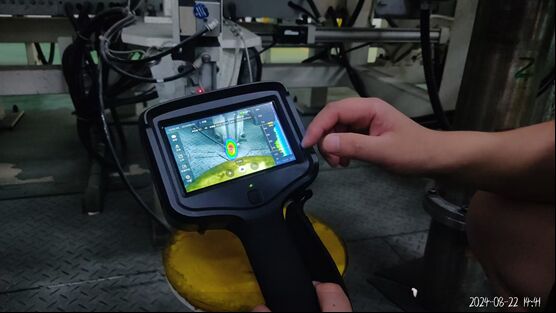

HFD-V100 برای تجسم کاربردهای برند معتبر جهانی آکوستیک KM، مانند نشت گاز فشرده، تشخیص تخلیه جزئی در ماشین الکتریکی، تست تنگی فضا و غیره با استفاده از فناوری تجسم آکوستیک توسعه داده شده است. استفاده از نزدیک به صد میکروفون دیجیتالی با دقت بالا حساسیت اندازه گیری را بهبود می بخشد و می تواند سیگنال ها را در باند فرکانس اولتراسونیک تا 96 کیلوهرتز اندازه گیری کند. علاوه بر این، عملکرد عالی را می توان در تشخیص نویز با فرکانس بالا، از جمله نویز BSR (Buzz، Squeak، Rattle) به دست آورد. سیستم تصویربرداری صوتی HFD-V100 نوع جدیدی از سیستم شناسایی منبع نویز، موقعیت یابی و تجزیه و تحلیل تست است. این دستگاه از یک میکروفون دیجیتال با حساسیت بالا برای تجسم صدای جمع آوری شده بر روی صفحه نمایش در قالب یک نقشه خطوط رنگی استفاده می کند. به طور موثر توزیع میدان صدا را اندازه گیری کنید، تصویر صدا و تصویر ویدئویی نور مرئی کاملاً روی هم قرار گرفته اند و یک اثر تشخیص مشابه با دوربین حرارتی بر روی دمای یک جسم ایجاد می کند. این می تواند به سرعت منابع صوتی حالت پایدار، گذرا و متحرک را شناسایی و مکان یابی کند، به افراد کمک کند امواج صوتی، میدان های صوتی و منابع صوتی را به طور مستقیم درک کنند. سر و صدا

مشخصات فنی

سایر زمینه های کاربردی دیگر:

مانیتورینگ نویز محیطی، کنترل نویز ماشین، اندازه‌گیری‌های صوتی در محیط‌های داخلی یا باز و غیره، همگی می‌توانند از سیستم تصویربرداری صوتی برای اندازه‌گیری توزیع منابع صدا، با بهره‌گیری از تجسم منحصربه‌فرد اندازه‌گیری‌های تصویربرداری استفاده کنند.

پایش و توزیع صدای محیطی در نیروگاه ها، کارگاه ها، نیروگاه های اتمی و غیره، علامت گذاری محل و شدت تولید صدا و کمک به یافتن راه های حذف صدا.

تجزیه و تحلیل نویز بزرگراه: اندازه‌گیری سر و صدای رانندگی ماشین‌ها، قطارها و راه‌آهن‌های پرسرعت، و تجزیه و تحلیل توزیع نویز، که برای طراحی موانع صوتی و اتخاذ اقدامات کاهش صدا مفید است. نظارت بر دستگاه: پس از به دست آوردن پایگاه داده ویژگی های حالت های مختلف دستگاه

با ساختن یک پایگاه داده، وضعیت ماشین را می توان در زمان واقعی مانیتور کرد.

ارزیابی نویز: برای ارزیابی کیفیت نویز نیروگاه ها، ترانسفورماتورها، لوکوموتیوها و غیره، برای گزارش میزان نویز تجهیزات، محدوده فرکانس و غیره در نقاط ثابت و کمی استفاده می شود.

برای تشخیص و تجزیه و تحلیل توزیع صدا در سالن و گزارش یکنواخت بودن صدا در سالن و وجود مناطق تاریک صوتی در قالب نمودار توزیع استفاده می شود. دریافت جهت نقطه ثابت صدای صحبت کردن یک شخص خاص می تواند تداخل صداهای اطراف را از بین ببرد و گفتار واضح ارائه کننده را به دست آورد. مجری دیگر نیازی به حمل میکروفون ندارد. برای اندازه گیری و ارزیابی نویز در یک محیط کوچک مقیاس استفاده می شود. شدت نویز در محل زندگی را در قالب یک نقشه توزیع به ویژه در امتداد خیابان گزارش می کند و به طور خاص شدت هر منبع نویز (کارخانه پردازش، مزرعه آزمایشی و غیره) را در نزدیکی منطقه زندگی اندازه گیری می کند.
