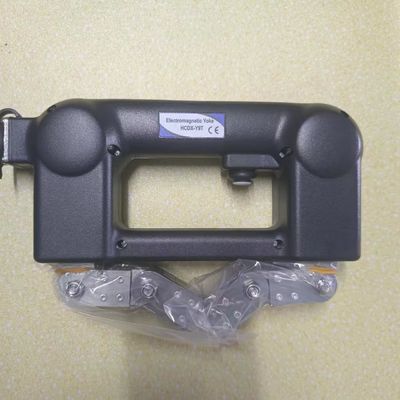

HCDX-Y9L AC DC Magnetic Yoke قابل حمل دستگاه تشخیص نقص ذرات مغناطیسی برای بررسی جوش

HCDX-Y9L AC DC مگنتیک یوک آشکارساز عیب ذرات مغناطیسی قابل حمل برای بازرسی جوش

مرور کلی

HCDX-Y9L یک یوک مغناطیسی AC DC بادوام و با استحکام بالا است که برای تشخیص نشانه‌های سطحی و زیرسطحی در سخت‌ترین کاربردها طراحی شده است.

با ساختار مهر و موم شده مقاوم در برابر مواد شیمیایی، پایه‌های مفصلی برای انطباق با هر شکل قطعه و سیم دوازده فوتی مستحکم با کاهش فشار برای استفاده میدانی، HCDX-Y9L برای بازرسی جوش‌ها و سایر آزمایش‌های از راه دور ایده‌آل است.

کنترل‌های حالت جامد به اپراتور اجازه می‌دهند تا از میدان‌های مغناطیسی AC DC برای نشانه‌های سطحی استفاده کند تا تمام نیازهای بازرسی را برآورده کند.

آشکارساز عیب ذرات مغناطیسی از نوع شارژی دارای ویژگی‌های ساختار فشرده، چیدمان منطقی، اندازه کوچک، وزن سبک و قابلیت حمل آسان است. آشکارساز عیب را می‌توان مستقیماً در منبع تغذیه مغناطیسی DC (بسته باتری اینورتر DC-AC) استفاده کرد که کارآمد و قابل حمل است. این دستگاه برای بازرسی جوش بدنه کشتی، تشخیص جوش سازه فولادی در ارتفاع بالا و عملیات داخلی مخزن تحت فشار مناسب است. این ابزار برای قطعات سازه فولادی صنایع برق، متالورژی، پتروشیمی، ماشین‌آلات و سایر صنایع، مانند دیگ بخار، مخزن تحت فشار، لوله تحت فشار، جوش بدنه کشتی و سازه جوشی انواع مواد فرومغناطیسی سطح و تشخیص عیب ذرات مغناطیسی عیوب نزدیک به سطح مناسب است.

این ابزار مطابق با الزامات استاندارد JB/T7411-2012، ASME BPVC، ASTM E709، ASTM E1444، ASTM E3024 "شرایط فنی آشکارساز عیب یوک الکترومغناطیسی" است.

مغناطیس‌سازی AC بسته باتری قابل شارژ MT-600

ویژگی‌های محصول

ساختار مهر و موم شده و بادوام

مقاوم در برابر مواد شیمیایی و سایش

عملکرد AC برای بازرسی سطحی و زیرسطحی

از مشخصات بالابری ASTM فراتر می‌رود

امکان استفاده از منبع تغذیه مغناطیسی AC (بسته باتری اینورتر DC-AC) برای تامین برق AC بدون نیاز به اتصال مستقیم به منبع تغذیه AC وجود دارد.

منبع تغذیه مغناطیسی DC (بسته باتری DC) می‌تواند برای تحقق عملکرد مغناطیس‌سازی DC استفاده شود.

هنگامی که نیروی بالابری کافی نباشد، برق به طور خودکار قطع می‌شود تا حساسیت تشخیص عیب تضمین شود.

عملکرد نمایشگر توان می‌تواند توان فعلی باتری را نمایش دهد و دارای عملکرد هشدار صوتی و نوری است.

تراشه میکروکامپیوتر داخلی برای تثبیت ولتاژ خروجی و تضمین حساسیت تشخیص.

مغناطیس‌سازی قابل تنظیم

کیف کمری مخصوص می‌تواند بسته باتری، سوسپانسیون مغناطیسی، عامل کنتراست، پروب یوک و غیره را حمل کند.

پارامتر فنی

دمای کار: -10 ~ +40 درجه سانتی‌گراد

دمای نگهداری: -20 ~ 50 درجه سانتی‌گراد

رطوبت نسبی:<80% بدون میعان

افزایش دمای کار: <18 درجه سانتی‌گراد

نرخ بار موقت: >50%

حساسیت: قطعه تست استاندارد A1، شیار 15/50 به وضوح نمایش داده می‌شود.

حداقل قدرت بالابری AC: >4.5 کیلوگرم (44 نیوتن)

حداقل قدرت بالابری DC: >18.1 کیلوگرم (177 نیوتن)

یوک الکترومغناطیسی: HCDX-Y9L

فاصله الکترودها: 0تا210 میلی‌متر

حداکثر جریان: 2.8 آمپر

وزن: 2.4 کیلوگرم

عملکرد اصلی: مغناطیس‌سازی جریان متناوب مستقیم

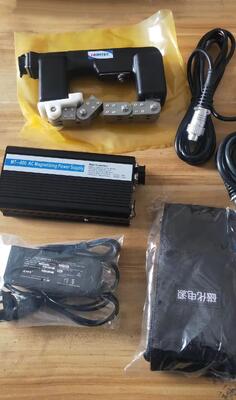

پیکربندی استاندارد:

میزبان آشکارساز عیب پودر مغناطیسیHCDX-Y9L 1 عدد

سیم برق 1

بسته باتری اینورتر DC-AC قابل شارژ MT600 (منبع تغذیه مغناطیس‌سازی AC) 1

کوله پشتی برق AC 1

آداپتور برق 1

سیم اتصال برق AC 1

جعبه ابزار 1
