HCDX-Y9T آشکارساز نقص مغناطیسی AC DC سبک برای آزمایش فشار کشتی ساختارهای فولادی کشتی

HCDX-Y9T آشکارساز عیب مغناطیسی سبک AC DC برای تست سازه فولادی بدنه کشتی و مخزن تحت فشار

مرور کلی

HCDX-Y9T یک یوغ مغناطیسی AC DC بادوام و با استحکام بالا است که برای تشخیص نشانه‌های سطحی و زیرسطحی در سخت‌ترین کاربردها طراحی شده است.

با ساختار مهر و موم شده مقاوم در برابر مواد شیمیایی، پایه‌های مفصلی برای انطباق با هر شکل قطعه و کابل دوازده فوتی مستحکم و مقاوم در برابر کشش برای استفاده میدانی، HCDX-Y9T برای بازرسی جوش‌ها و سایر تست‌های از راه دور ایده‌آل است.

کنترل‌های حالت جامد به اپراتور اجازه می‌دهند تا از میدان‌های مغناطیسی AC DC برای نشانه‌های سطحی استفاده کند تا تمام نیازهای بازرسی را برآورده کند.

آشکارساز عیب ذرات مغناطیسی از نوع شارژی دارای ویژگی‌های ساختار فشرده، چیدمان منطقی، اندازه کوچک، وزن سبک و قابلیت حمل آسان است. این آشکارساز عیب را می‌توان مستقیماً در منبع تغذیه مغناطیسی DC (بسته باتری اینورتر DC-AC) استفاده کرد که کارآمد و قابل حمل است. این دستگاه برای بازرسی جوش بدنه کشتی، تشخیص جوش سازه فولادی در ارتفاع بالا و عملیات داخلی مخزن تحت فشار مناسب است. این ابزار برای قطعات سازه فولادی صنایع برق، متالورژی، پتروشیمی، ماشین‌آلات و سایر صنایع، مانند دیگ بخار، مخزن تحت فشار، لوله تحت فشار، جوش بدنه کشتی و سازه جوشی انواع مواد فرومغناطیس، تشخیص عیب سطحی و نزدیک به سطح با ذرات مغناطیسی مناسب است.

این ابزار مطابق با الزامات استاندارد JB/T7411-2012، ASME BPVC، ASTM E709، ASTM E1444، ASTM E3024 "شرایط فنی آشکارساز عیب یوغ الکترومغناطیسی" است.

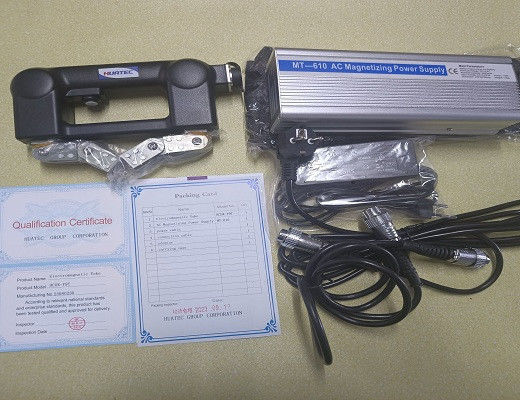

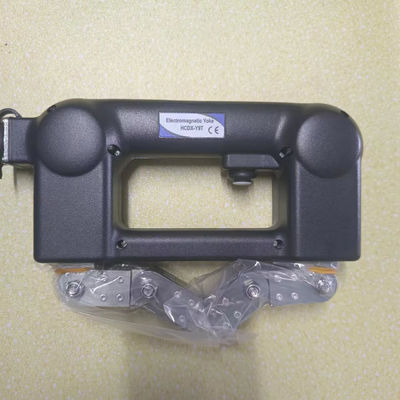

یوغ الکترومغناطیسی: HCDX-Y9T

MT-610

ولتاژ خروجی

AC

نوع منبع تغذیه

باتری لیتیومی

جریان شارژ

2 آمپر

ظرفیت باتری

8000 آمپر ساعت

زمان کارکرد

حدود 6 ساعت

ابعاد ظاهری

55×95×240 میلی‌متر

وزن

1.2 کیلوگرم

ویژگی‌های محصولساختار مهر و موم شده و بادوام

مقاوم در برابر مواد شیمیایی و سایشعملکرد AC برای بازرسی سطحی و زیرسطحی

فراتر از مشخصات بالابری ASTM

امکان استفاده از منبع تغذیه مغناطیسی AC (بسته باتری اینورتر DC-AC) برای تامین برق AC بدون نیاز به اتصال مستقیم به منبع تغذیه AC وجود دارد.

منبع تغذیه مغناطیسی DC (بسته باتری DC) می‌تواند برای تحقق عملکرد مغناطیس‌سازی DC استفاده شود.

هنگامی که نیروی بالابری کافی نباشد، برق به طور خودکار قطع می‌شود تا حساسیت آشکارسازی عیب تضمین شود.

عملکرد نمایشگر برق می‌تواند برق فعلی باتری را نمایش دهد و دارای عملکرد هشدار صوتی و نوری است.

تراشه میکروکامپیوتر داخلی برای تثبیت ولتاژ خروجی و تضمین حساسیت تشخیص.مغناطیس‌سازی قابل تنظیمکیسه کمری مخصوص کار می‌تواند بسته باتری، سوسپانسیون مغناطیسی، عامل کنتراست، پروب یوغ و غیره را حمل کند.

پارامتر فنی

دمای کارکرد: -10 تا +40 درجه سانتی‌گراد

دمای نگهداری: -20 تا 50 درجه سانتی‌گراد

رطوبت نسبی:

<80% بدون میعانافزایش دمای کارکرد: <18 درجه سانتی‌گراد

نرخ بار موقت: >50%

حساسیت: قطعه تست استاندارد A1، شیار 15/50 به وضوح نمایش داده می‌شود.

حداقل قدرت بالابری AC: >4.5 کیلوگرم (44 نیوتن)

حداقل قدرت بالابری DC: >18.1 کیلوگرم (177 نیوتن)
