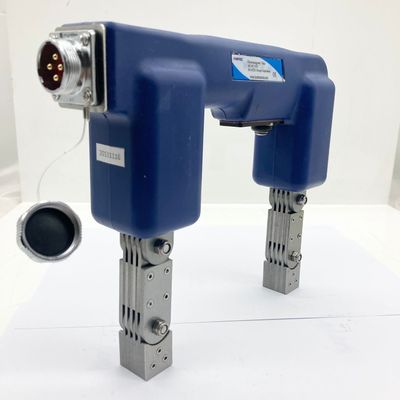

HCDX-Y8 یوغ مغناطیسی قابل حمل AC با پهنای پای تنظیم شده برای بازرسی NDT در زمینه

HCDX-Y8 یوک مغناطیسی قابل حمل AC با دهانه قابل تنظیم برای بازرسی NDT میدانی

HCDX-Y8 آخرین یوک AC توسعه یافته ما است. این دستگاه برای تشخیص عیب ذرات مغناطیسی و مغناطیس موضعی قطعه کار استفاده می شود. این دستگاه فشرده و بادوام است و یکی از سبک ترین و با بیشترین دهانه در بازار است.یوک AC در بازار. نیروی بالابری و سایر شاخص ها الزامات GB/T 15822.3-2005/ISO 9934-3:2002، ASME V و سایر استانداردها را برآورده می کنند.

1.ساختار دستگاه

2.روش استفاده


کابل برق را به میزبان وصل کرده و دوشاخه AC را به پریز برق 220 ولت وصل کنید.


دو قطب مغناطیسی HCDX-Y8 را روی سطح جسم مورد بررسی قرار دهید و فشار معینی وارد کنید تا دو قطب مغناطیسی تماس خوبی با جسم مورد بررسی داشته باشند. دکمه سوئیچ را فشار دهید، روشن کنید، مغناطیس را شروع کنید، رها کنید، مغناطیس پایان می یابد. هنگامی که سوئیچ یوک روشن است، پودر مغناطیسی روی سطح جسم مورد بررسی اعمال می شود (می توان از پودر مغناطیسی خشک، مرطوب و فلورسنت استفاده کرد).


اگر سطح مورد بررسی خیلی وسیع باشد، باید به صورت بخش بخش مغناطیس شود و قسمت های مؤثر بین بخش ها باید تا حدی همپوشانی داشته باشند.


مفصل متحرک بین پایه های مغناطیسی را بچرخانید و فاصله بین پایه های مغناطیسی را می توان بین 45 میلی متر تا 225 میلی متر تنظیم کرد.


هنگام استفاده باید 5 ثانیه روشن و 5 ثانیه خاموش باشد، می توان به طور مداوم به مدت 4 ساعت استفاده کرد.

3.پارامترهای فنی

3.1یوک

4.توجه

لطفاً قبل از استفاده، سیم برق و دوشاخه را از نظر آسیب بررسی کنید.


هنگام استفاده، از تماس نزدیک با سایر تجهیزات الکتریکی خودداری کنید. میدان های مغناطیسی قوی اثرات مخربی بر ساعت، تلفن همراه و غیره دارند.


یوک را در حالت رسانا برای مدت طولانی نگه ندارید (مانند کشیدن خط در امتداد جوش)، باید 5 ثانیه روشن و 5 ثانیه خاموش باشد.

در حالت DC، پس از پایان کار، خط اتصال بین باتری و یوک مغناطیسی را قطع کنید و باتری باید در مکانی خنک و خشک نگهداری شود، اکیداً در معرض آفتاب ممنوع است، در غیر این صورت خطر انفجار وجود دارد. لطفاً پس از شارژ، منبع تغذیه را قطع کنید.


در هوای بارانی، لطفاً در فضای باز کار نکنید، باران باعث اتصال کوتاه یا نشتی می شود.


این واحد کاملاً ضد آب است به جز در محل اتصال برق. لطفاً هنگام استفاده از سوسپانسیون مغناطیسی دقت کنید.

در صورت وجود صدای غیرعادی یا بوی دستگاه، فوراً برق را قطع کنید.

دستگاه را با کشیدن کابل برق جابجا نکنید. این کار باعث آسیب به کابل برق می شود.

در صورت غیرعادی بودن تجهیزات، بدون مجوز آن را تعمیر نکنید، لطفاً با فروشنده یا مستقیماً با مرکز خدمات پس از فروش ما تماس بگیرید.

بررسی کنید که آیا گرد و غبار آهن روی کانکتور کابل برق وجود دارد. گرد و غبار فلزی می تواند باعث اتصال کوتاه شود.


پس از استفاده، پودر مغناطیسی روی قطب مغناطیسی باید تمیز شود و با روغن ضد زنگ اعمال شود تا از زنگ زدگی و چسبیدن آن جلوگیری شود.

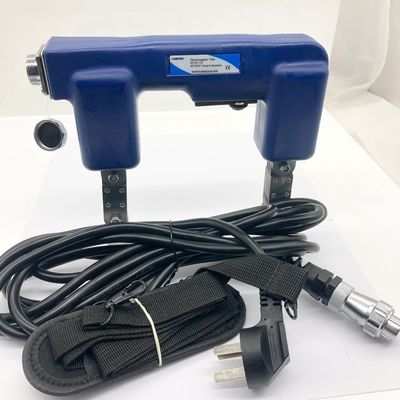

5. جدول پیکربندی

توجه: این دستگاه می تواند شارژر، باتری، کابل اختیاری باشد، اختیاری می تواند به یوک DC تبدیل شود. نورپردازی LED القایی و پایه های مغناطیسی شیب دار اختیاری.

7. تضمین کیفیت

از اینکه یوک قابل حمل AC HCDX-Y8 ما را انتخاب کردید متشکریم، شرکت ما کاملاً مطابق با سیستم مدیریت کیفیت ISO 9001-2008 عمل می کند. هر دستگاه توسط بخش کیفیت شرکت آزمایش و صادر می شود. این محصول الزامات GB/T 15822.3-2005/ISO 9934-3-2002، ASME V و سایر استانداردها را برآورده می کند.

دوره گارانتی این محصول 1 سال است، تحت استفاده عادی، هرگونه خرابی محصول به صورت رایگان توسط شرکت تعمیر می شود (هزینه مواد و نگهداری رایگان)، و نگهداری با پرداخت هزینه ترجیحی در مدت 3 سال ارائه می شود.
