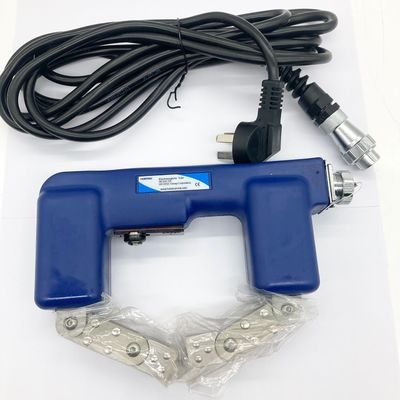

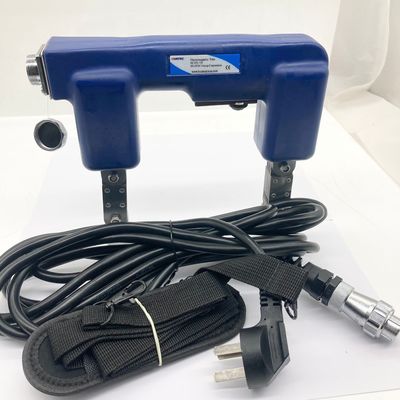

HCDX-Y8 Ultra-Lightweight AC Magnetic Yoke Span Large برای آزمایش ذرات مغناطیسی
HCDX-Y8 جدیدترین دستگاه ما است که برای تشخیص نقص ذرات مغناطیسی و مغناطیسی کردن محل کار استفاده می شودو یکی از کمترین وزن و بزرگترین طول استنیروی بلند کردن و سایر شاخص ها با الزامات GB/T 15822.3-2005/ISO 9934-3 مطابقت دارند:2002، ASME V و سایر استانداردها.
1.ساختار ماشین
| ماده |
شماره بخش |
ماده |
شماره بخش |
| 1 |
يوگ |
5 |
کابل برق |
| 2 |
چراغ های LED |
6 |
کابل اتصال پوشش کانکتور هوایی |
| (تعویضات اختیاری) |
| 3 |
پاى يوگ |
7 |
پوشش اتصال هواپیمایی |
| 4 |
میکروسویچ |
8 |
کابل برق AC |
2.روش استفاده
کابل برق را به میزبان وصل کنید و پلاگین AC را به سوکت برق 220 ولت وصل کنید.
دو قطب مغناطیسی HCDX-Y8 را بر روی سطح جسم تشخیص داده شده قرار دهید و فشار خاصی اعمال کنید تا دو قطب مغناطیسی در تماس خوب با جسم تشخیص داده شده باشند.دکمه سوئیچ رو فشار بدههنگامی که سوئیچ یوگ روشن می شود، پودر مغناطیسی بر روی سطح جسم تشخیص داده شده (خشک، مرطوب،پودر فلورسنت مغناطیسی می تواند اعمال شود).
اگر سطح مورد بررسی بسیار گسترده باشد، باید به صورت قطعات مغناطیسی شود و قسمت های موثر بین قطعات تا حدودی همپوشانی داشته باشند.
مفصل متحرک را بین پاهای مغناطیسی چرخش دهید و فاصله بین پاهای مغناطیسی را بین 45mm و 225mm تنظیم کنید.
هنگام استفاده باید 5 ثانیه از 5 ثانیه بگذرد، می تواند به طور مداوم برای 4 ساعت استفاده شود.
3.پارامترهای فنی
3.1يوگ
| ماده |
شاخص |
ماده |
شاخص |
|
| وزن یوغ |
2.35 کيلوگرم |
حساسیت |
قطعه آزمایش 30/100A به وضوح نشان داده شده است |
|
| منبع برق |
AC:220V/50Hz |
قدرت بلند کردن |
وزن ≥4.5 کیلوگرم |
|
| جریان الکتریکی |
بدون بار |
1.4A |
نرخ بارگذاری موقت |
5 ثانیه روشن، 5 ثانیه خاموش، استفاده مداوم بیش از 4 ساعت |
|
| بار |
1.0A |
افزایش دمای بدن |
دمای سطح دستگیره ≤40 °C |
|
| فاصله الکترود مغناطیسی |
45 ~ 225mm |
قدرت عایق بندی |
>2MΩ |
|
| طول سیم برق (سیم رباعی) |
4 متر |
اندازه سطح تماس پا مغناطیسی |
20×21 میلی متر |
|
|
4.توجه کنید
لطفاً قبل از استفاده از کابل برق و پلاگ برای آسیب بررسی کنید.
در طول استفاده از آن با سایر تجهیزات الکتریکی تماس نزدیک نداشته باشید. میدان های مغناطیسی قوی اثرات مخربی بر ساعت ها، تلفن های همراه و غیره دارند.
در حالت رسانا برای مدت طولانی نپوشید (مانند کشیدن خط در جوش) ، باید برای 5 ثانیه روشن و 5 ثانیه خاموش شود.
در حالت DC، خط اتصال بین باتری و یوغ مغناطیسی را پس از پایان کار قطع کنید، و باتری باید در یک مکان خنک و خشک ذخیره شود.به شدت در معرض آفتاب ممنوع است، در غیر این صورت خطر انفجار وجود دارد لطفا بعد از شارژ کردن برق را قطع کنید
در آب و هوای بارانی، لطفا در فضای باز کار نکنید، باران باعث شارژ کوتاه یا نشت می شود.
دستگاه کاملا ضد آب است به جز در اتصال برق لطفا در هنگام استفاده از تعلیق مغناطیسی توجه داشته باشید.
اگر دستگاه صدا یا بوی غیرطبیعی داشته باشد، بلافاصله برق را قطع کنید.
دستگاه را با کشیدن کابل برق حرکت ندهید.این باعث آسیب به کابل برق می شود.
اگر تجهیزات غیرطبیعی باشد، بدون مجوز آن را تعمیر نکنید، لطفا با فروشنده تماس بگیرید یا به طور مستقیم با مرکز خدمات پس از فروش ما تماس بگیرید.
چک کنید که آیا گرد و غبار آهن بر روی کانکتور کابل برق وجود دارد. گرد و غبار فلزی می تواند باعث اتصال کوتاه شود.
پس از استفاده، پودر مغناطیسی روی قطب مغناطیسی باید تمیز شود و با روغن ضد زنگ استفاده شود تا از زنگ و چسبیدن جلوگیری شود.
5. تهيه ميز
| . نه |
نام |
مقدار |
| 1 |
میزبان |
1 |
| 2 |
کابل برق 220 ولت |
1 |
| 3 |
کمربند یوگی |
1 |
| 4 |
کوله پشتی یوگی |
1 |
| 5 |
کلید هکس 3 میلی متر |
1 |
| 6 |
راهنما |
1 |
| 7 |
گواهی کالیبراسیون |
1 |
يادداشت:این ماشین می تواند شارژر اختیاری، باتری، کابل، اختیاری می تواند به یوغ DC تبدیل شود. اختیاری روشنایی LED و پای مغناطیسی شیب دار.
7تضمین کیفیت
از شما ممنونم که جوه قابل حمل HCDX-Y8 AC ما را انتخاب کردید، شرکت ما به شدت مطابق با سیستم مدیریت کیفیت ISO 9001-2008 است.هر دستگاه توسط بخش کیفیت شرکت آزمایش و صادر می شود. این محصول با الزامات GB/T 15822.3-2005/ISO 9934-3-2002، ASME V و سایر استانداردها مطابقت دارد.
مدت گارانتی این محصول 1 سال است، در حالت استفاده عادی، هر گونه خرابی محصول توسط شرکت به صورت رایگان تعمیر می شود (هزینه های رایگان مواد و نگهداری).و در عرض 3 سال حقوق رعايتي پرداخت خواهد شد.
