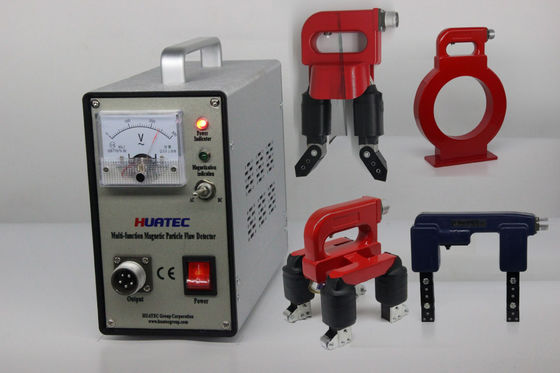

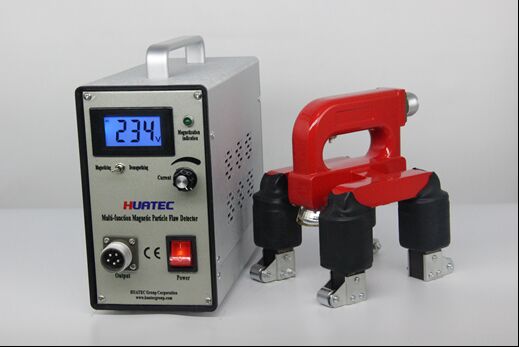

دستگاه عیب یاب پودر مغناطیسی چند منظوره HCDX-ESC برای بازرسی جوش و آهنگری NDT

HCDX-ESC دستگاه تشخیص نقص پودر مغناطیسی چند کارکردی برای بازرسی NDT جوش و جعل

مقدمه:

HCDX-ESC مخلوط آشکارساز نقص پودر مغناطیسی استفاده می کند سیلیکون کنترل سوئیچ بدون تماس، با سر و صدا کم، نیروی مغناطیسی قوی، عمر طولانی و عملیات ساده،مناسب برای استفاده در زمینه و آزمایشگاه. این ابزار پیکربندی ترکیبی را اتخاذ می کند و کاربران می توانند به طور آزادانه بر اساس نیازهای خود را انتخاب کنید.

یک MCU 8 بیتی به عنوان کنترل کننده توسط این آشکارساز نقص ذرات مغناطیسی (با مدار کنترل شده فاز) پذیرفته می شود.و تنظیم مداوم جریان مغناطیسی می تواند از طریق جمع آوری دقیق سیگنال عبور ولتاژ صفر AC و سیگنال تنظیم جریان تحقق یابدعلاوه بر این، آن را با عملکرد demagnetization مجهز است؛ عملکرد demagnetization می تواند پس از انتخاب حالت demagnetization و فشار دادن دکمه ی ماشه روشن شود.برنامه ی MCU می تونه از ارتقا های رایگان عمرانه لذت ببره، و نوع A، D، E، O می تواند بر اساس نیازهای کاربر پیکربندی شود.

مقررات فعلی

جدا کردن مغناطیس AC

تمام پارامترهای اختیاری سنجها:

کاربرد:

به طور عمده برای تشخیص ترک های سطحی و نزدیک به سطحی قطعات فرامغناطیسی مورد استفاده قرار می گیرد.

ظرف فشار دیگ، ساختار فولادی، جعل، ریخته، قطعات جوش، قطعات ماشین آلات و غیره

مقدمه ی استاندارد سُند ها برای مدل HCDX-ESC:

کاوشگر نوع E (کاوشگر میدان مغناطیسی چرخش): انجام یک تشخیص نقص همه جانبه برای همه انواع جوش های مستقیم، جوش های محوطه ای، جوش های پشت و سطح صاف و منحنی با اشکال هندسی بزرگ.کاوشگر مجهز به رول است، که کار را تسهیل می کند و سرعت را افزایش می دهد.

پارامترهای فنی:

منبع برق: AC 220V ± 10% 50HZ 5A

خروجی: AC 38V 10A

کاوشگرهای نوع A.D.E.O اختیاری هستند و در دسترس هستند

سرعت بازرسی: ≥6 m/min

افزایش دمای سُند: ≤60°C

ضربان کار: توصیه می شود برای مدت طولانی کار مداوم کار کنید: زمان مغناطیس ≤3 ثانیه، زمان فاصله ≥5 ثانیه

وزن: حدود 6.5 کیلوگرم (واحد اصلی)

تحویل استاندارد:

میزبان HCDX-ESC 1

کاوشگر نوع E     1

خط برق    1

خط سنجه   1

نمونه استاندارد 1

راهنمای کار  1

گواهینامه        1

لوازم جانبی اختیاری:

کاوشگر نوع A

O سُند

D سُند

وزن مرده

نمونه آزمایش

نور UV
