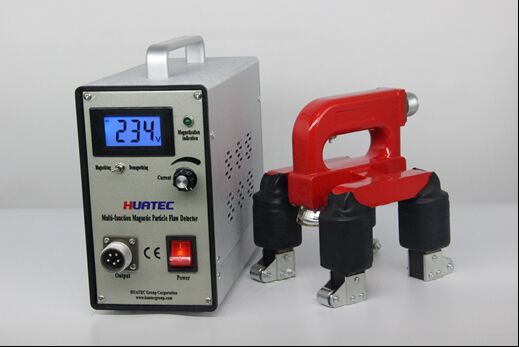

دستگاه عیب یاب ذرات مغناطیسی کامپوزیت HCDX-ESC با پروب های A/D/E/O و عملکرد مغناطیس زدایی

دستگاه عیب یاب ذرات مغناطیسی کامپوزیت HCDX-ESC با پروب های A/D/E/O و عملکرد مغناطیس زدایی

مقدمه:

دستگاه عیب یاب پودر مغناطیسی کامپوزیت HCDX-ESC از سوئیچ بدون تماس کنترل شده با سیلیکون استفاده می کند، با نویز کم، نیروی مغناطیسی قوی، عمر طولانی و عملکرد ساده، مناسب برای استفاده در میدان و آزمایشگاه. این دستگاه از پیکربندی ترکیبی استفاده می کند و کاربران می توانند پروب را آزادانه بر اساس نیاز خود انتخاب کنند. پروب های نوع A، D، E، O را می توان بر اساس الزامات کاربر پیکربندی کرد.

یک میکروکنترلر 8 بیتی به عنوان کنترل کننده این دستگاه عیب یاب ذرات مغناطیسی (با مدار کنترل فاز) استفاده می شود و تنظیم پیوسته جریان مغناطیس کننده را می توان از طریق جمع آوری دقیق سیگنال عبور از صفر ولتاژ AC و سیگنال تنظیم جریان تحقق بخشید. علاوه بر این، مجهز به عملکرد مغناطیس زدایی است؛ عملکرد مغناطیس زدایی را می توان پس از انتخاب حالت مغناطیس زدایی و فشار دادن دکمه ماشه فعال کرد. علاوه بر این، برنامه میکروکنترلر می تواند از ارتقاء رایگان مادام العمر بهره مند شود و پروب های نوع A، D، E، O را می توان بر اساس الزامات کاربر پیکربندی کرد.

تنظیم جریان

مغناطیس زدایی AC

تمام پارامترهای پروب اختیاری:

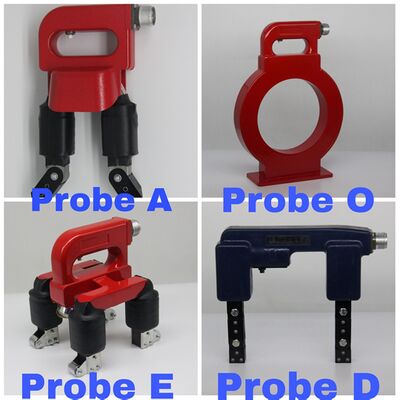

معرفی پروب های استاندارد برای مدل HCDX-ESC:

پروب نوع E (پروب میدان مغناطیسی دوار): برای انواع جوش های طولی، جوش های محیطی، جوش های لب به لب و سطوح صاف و منحنی با اشکال هندسی بزرگ، عیب یابی همه جانبه انجام می دهد. این پروب مجهز به غلتک است که کار را تسهیل کرده و سرعت را افزایش می دهد. پروب مجهز به چراغ های کاری برای مشاهده آسان است.

پارامترهای فنی:

منبع تغذیه: AC 220V ± 10% 50HZ 5A

خروجی: AC 38V 10A

پروب های نوع A.D.E.O اختیاری و موجود هستند

سرعت بازرسی: ≥6 متر در دقیقه

افزایش دمای پروب: ≤60 درجه سانتیگراد

چرخه کاری: کار طولانی مدت عملیات مداوم توصیه می شود: زمان مغناطیس کردن ≤3 ثانیه، زمان وقفه ≥5 ثانیه

وزن: حدود 6.5 کیلوگرم (واحد اصلی)

تحویل استاندارد:هاست HCDX-ESC

1

پروب نوع E

1 پروب D

    1پروب D

   1پروب D

دفترچه راهنما1پروب D

1  پروب D

پروب نوع Aپروب Oپروب D

وزنه

نمونه تست

نور UV
