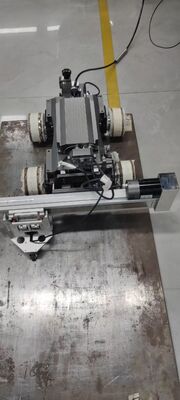

سیستم اندازه‌گیری ضخامت خوردگی مغناطیسی با خزنده مغناطیسی دو چرخ

سیستم اندازه‌گیری ضخامت خوردگی خزنده مغناطیسی با خزنده مغناطیسی دو چرخ

1. پیکربندی

با استفاده از چرخ مغناطیسی دائمی با استحکام بالا از نوع خاکی کمیاب، حتی در صورت قطع ناگهانی برق، از سطح مورد آزمایش سقوط نمی‌کند. می‌تواند حرکات افقی، عمودی و معکوس چند حالته را بر روی سطح اجزای فرومغناطیسی انجام دهد.نصب پروب ضخامت سنج اولتراسونیک الکترومغناطیسی برای غربالگری سریع و موقعیت‌یابی در برابر فرسایش دیوارهاسکن دقیق منطقه برای تست خوردگی ضخامت.

• نمایش اسکن A و اسکن B مطابق
• مجهز به دوربین فیلمبرداری، می‌تواند وضعیت ویدئویی سطح بازرسی شده را به موقع مشاهده کند.
• سیستم کنترل از راه دور برای کنترل جهت اسکن، و می‌تواند جهت اسکن از پیش تعیین شده باشد.
• 3. مشخصات خزنده مغناطیسی دو چرخ

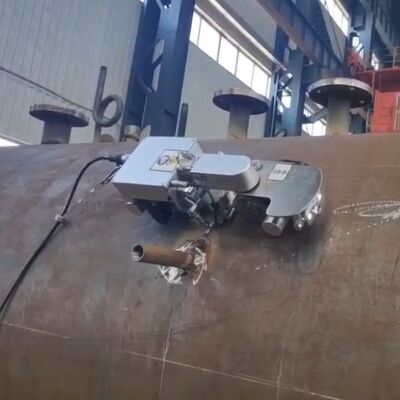

• خزنده مغناطیسی دو چرخ یک ابزار پیشرفته است که می‌تواند انواع تجهیزات تست غیر مخرب را حمل کند. در حال حاضر، تجربه زیادی در زمینه استقرار در محل در بسیاری از زمینه‌ها مانند پتروشیمی، بازرسی‌های ویژه دیگ بخار و برق اندوخته است. می‌تواند اولتراسوند الکترومغناطیسی را در پایین لوله، زانویی یا سه راهی و سایر مناطق با خوردگی و فرسایش جدی‌تر حمل کند تا بازرسی یا اندازه‌گیری ضخامت اسکن B را انجام دهد، در صنعت به عنوان متخصص تشخیص خوردگی لوله شناخته می‌شود.
• خزنده مغناطیسی دو چرخ دارای ویژگی‌های زیر است: ساختار فشرده، انعطاف‌پذیری بالا، مکش مغناطیسی، دقت کنترل بالا، فناوری تشخیص پیشرفته، تشخیص ویدئویی سازگار و مکانیزم بالابر پروب منحصر به فرد. برای تشخیص خودکار خوردگی لوله‌ها، ظروف و صفحات

طراحی فشرده و ظریف به آن اجازه می‌دهد تا به راحتی تشخیص خوردگی را برای انواع لوله‌ها و مخازن فرومغناطیسی انجام دهد. چرخ‌های مغناطیسی 350 میلی‌متر (طول) × 140 میلی‌متر (عرض) × 130 میلی‌متر (ارتفاع) هستند و وزن آن کمتر از 5.5 کیلوگرم است. ساختار منحصر به فرد دو چرخ آن را قادر می‌سازد تا آزادانه بر روی لوله‌هایی با حداقل 100 میلی‌متر حرکت کند. حداقل شعاع چرخش 400 میلی‌متر است و به راحتی می‌توان از زانویی با حداقل شعاع خمش 100 میلی‌متر عبور کرد. بنابراین، دامنه حرکت و اسکن خزنده مغناطیسی دو چرخ به طور قابل توجهی گسترش یافته است.

2) مکش مغناطیسی قوی

در طراحی، از آهنرباهای خاکی کمیاب مغناطیسی برای ساخت آهنرباهای دائمی با استحکام بالا در دو دور صعود مغناطیسی استفاده می‌شود. حتی در صورت قطع ناگهانی برق، خطر سقوط بدنه خودرو از سطح مورد آزمایش وجود ندارد. بنابراین، خزنده مغناطیسی دو چرخ می‌تواند با خیال راحت اسکن افقی، عمودی و معکوس را انجام دهد. حداکثر بار عمودی خزنده مغناطیسی دو چرخ 5 کیلوگرم است، به این معنی که هنگام کشیدن وزن 5 کیلوگرمی، هیچ تأثیری بر حرکت عمودی نخواهد داشت.

3) دقت کنترل بالا

سرعت خزنده مغناطیسی دو چرخ 0-6 متر در دقیقه است و می‌تواند با سرعت ثابت به جلو حرکت کند، توسط انکودر دقیق می‌تواند عملکرد تنظیم شکاف تشخیص را به دست آورد، می‌تواند نیازهای تشخیص کاربر را بهتر برآورده کند. به عنوان مثال، مشتری نیاز دارد که فرآیند تشخیص شکاف را هر 50 میلی‌متر در یک نقطه در پشت زانویی انجام دهد: کنترلر می‌تواند برنامه‌ریزی شود و خزنده مغناطیسی دو چرخ می‌تواند هر 50 میلی‌متر عمل کرده و بازرسی شود. کارایی و دقت تشخیص را بهبود می‌بخشد.

4) فناوری تشخیص پیشرفته

به طور سنتی، ضخامت پیزوالکتریک در اندازه‌گیری ضخامت سنتی استفاده می‌شود و در زمینه تشخیص، سختی و قدرت خاصی را برای پرسنل بازرسی در بسیاری از زمینه‌ها ایجاد می‌کند. روش بازرسی دستی ضخامت سنج اولتراسونیک پیزوالکتریک دارای معایب زیر است: (1) لایه رنگ یا لایه اکسید روی سطح قطعه کار باید پرداخت شود و سطح پس از اتمام تست باید بازسازی شود. کارایی بسیار پایین است؛ (2) اولتراسوند سنتی باید با عامل کوپلینگ پوشش داده شود که در شرایط محل بسیار سخت است؛ (3) هنگام کار در ارتفاع بالا، باید یک سکوی ثابت ساخته شود که پرهزینه و زمان‌بر است؛ (4) انجام تست در حین سرویس در دماهای بالا دشوار است.

با استفاده از سیستم تشخیص خوردگی دیواره خودکار پیشرفته خزنده (اولتراسوند الکترومغناطیسی)، مشکلات خسته‌کننده فوق حل خواهد شد و دقت تشخیص با اولتراسوند پیزوالکتریک سنتی قابل مقایسه است. نیازی به ساخت داربست، پرداخت لایه ضد خوردگی و عامل کوپلینگ نیست، از طریق کنترل از راه دور روی زمین، برای دستیابی به موقعیت‌یابی سریع خوردگی دیواره لوله با سرعت بالا و اندازه‌گیری دقیق اسکن متراکم. ضمن تضمین دقت تشخیص، کارایی تشخیص را به طور قابل توجهی بهبود می‌بخشد و هزینه تشخیص را کاهش می‌دهد.

موقعیت و مسیر تشخیص اجزای مرتفع را می‌توان با استفاده از دوربین دوگانه جلو و عقب یکپارچه خزنده مغناطیسی دو چرخ به صورت زنده نظارت و تنظیم کرد تا از قابلیت کنترل مسیر اسکن اطمینان حاصل شود.

6) خزنده مغناطیسی دو چرخ ناگزیر با اقدامات مکانیکی روبرو می‌شود که هنگام انجام تشخیص نقطه خوردگی یا بازرسی اسکن B به بلند کردن پروب نیاز دارند. هنگام اندازه‌گیری ضخامت نقطه، اندازه‌گیری باید در همان نقطه مشخص شده انجام شود. داده‌های هر نقطه زمانی به دست می‌آید که پروب روی سطح مورد اندازه‌گیری قرار گیرد. بنابراین، عملکرد پروب می‌تواند برای دستیابی به دقیق‌ترین نقطه بلند شود. مقدار ضخامت. هنگام انجام اسکن B روی جسم مورد اندازه‌گیری، اگرچه پروب نزدیک به سطح است، اگر ارتفاع باقی‌مانده جوش زیاد باشد، پروب باید بلند شده و از روی آن عبور کند. بنابراین، عملکرد بلند کردن و پایین آوردن پروب نیز بسیار مهم است.

ماژول اندازه‌گیری ضخامت اولتراسونیک الکترومغناطیسی

5. اولتراسوند الکترومغناطیسی EMAT و اولتراسوند پیزوالکتریک سنتی متعلق به دسته اولتراسوند هستند. تفاوت اساسی آنها در تفاوت مبدل‌ها است. مبدل‌های اولتراسوند پیزوالکتریک برای انتشار و دریافت امواج اولتراسوند به اثر پیزوالکتریک یک ویفر پیزوالکتریک متکی هستند، در حالی که EMAT ها برای انتقال و دریافت امواج اولتراسوند به اثرات الکترومغناطیسی (نیروی مغناطیس‌انقباضی، نیروی لورنتس) متکی هستند و تبدیل انرژی آن در لایه سطحی مستقیماً روی سطح قطعه کار است. تست اولتراسوند پیزوالکتریک سنتی نیاز بالایی به پرداخت سطح قطعه کار دارد. تست اولتراسوند الکترومغناطیسی نیاز کمی به سطح قطعه کار دارد و اجازه می‌دهد سطح قطعه کار دارای رنگ، پوشش و ناهمواری باشد. در مقایسه با اولتراسوند معمولی. اولتراسوند الکترومغناطیسی دارای مزایای زیر است

تشخیص بدون تماس، بدون عامل کوپلینگ (تا حدود 4 میلی‌متر بلند می‌شود)

4. الزامات سطح بالا نیست، زبری سطح قابل تشخیص است، با مقیاس اکسید، پوشش، پوشش و سایر قطعات کار

تشخیص سریع

• EMAT اولتراسوند پیزوالکتریک
• کریستال آهنربا
• کویل الکترومغناطیسی عامل کوپلینگ

جریان گردابی مغناطیسی ارتعاشی

اولتراسوند اولتراسوند

EMAT

فناوری اولتراسوند پیزوالکتریک سنتی فناوری EMAT

به ویژه مناسب برای تشخیص آنلاین و خودکار با سرعت بالا

به ویژه مناسب برای محیط با دمای بالا

مقایسه فنی فناوری اولتراسوند پیزوالکتریک سنتی و فناوری EMAT در محیط با سرعت بالا و دمای بالا.

فناوری EMAT در تست غیر مخرب دستی، نیمه خودکار و کاملاً خودکار آنلاین انواع قطعات آهنگری، میلگرد، ورق فولادی و لوله فولادی (از جمله لوله‌های بدون درز، لوله‌های نفت، لوله‌های جوشی و غیره) در دمای اتاق و دمای بالا به کار رفته است.

ویژگی‌های عملکردی

★موقعیت و مسیر تشخیص اجزای مرتفع را می‌توان با استفاده از دوربین دوگانه جلو و عقب یکپارچه به صورت زنده نظارت و تنظیم کرد تا از قابلیت کنترل مسیر اسکن اطمینان حاصل شود.

بدون نیاز به پرداخت سطح، پوشش ضد خوردگی و زنگار شناور قابل نفوذ است و نیازی به عامل کوپلینگ نیست.

5. ★اندازه‌گیری ضخامت می‌تواند تا 4 میلی‌متر خوردگی سطحی، رنگ، خوردگی و سایر پوشش‌ها را نفوذ کند، ضخامت اجسام فلزی نمایش داده شده توسط دستگاه نیازی به در نظر گرفتن محاسبه ضخامت پوشش ندارد.

• ★عدم عمودیت (نرمال بودن مبدل/پروب نسبت به جسم مورد آزمایش) تا ±25
• o
• ، عمودیت کم پس از قرار دادن پروب
• ★با مکانیزم بالابر الکتریکی پروب، پروب می‌تواند هنگام عبور از موانعی مانند جوش‌ها و برجستگی‌ها بلند شود، از گیر کردن جلوگیری می‌کند.^{1000 تا 9999 متر بر ثانیه، افزایش تنظیم: 1 متر بر ثانیه}★با استفاده از الگوریتم هوش متخصص، سه حالت اندازه‌گیری ضخامت وجود دارد: حالت خودکار، حالت دستی تک گیت (اندازه‌گیری روش تک پیک) و حالت دستی دو گیت (اندازه‌گیری روش پیک به پیک). این امر تأثیر عوامل انسانی را به شدت کاهش می‌دهد و مراحل عملیاتی را ساده می‌کند.
• پایگاه داده داخلی سرعت موج برشی مواد پایه، و می‌تواند مقدار سرعت موج برشی را سفارشی کند
• لیست سوابق بازرسی و لیست مقادیر ضخامت را مستقیماً برای تسهیل تجزیه و تحلیل و پردازش داده‌ها صادر می‌کند.
• پارامترهای فنی
• ★کابل کنترل تشخیص: 25 متر
• ★حداقل شعاع انحنا بر روی سطح جسم اندازه‌گیری شده: محور طولی ≥ 50 میلی‌متر، و محیط ≥ 125 میلی‌متر
• اندازه‌گیری ضخامت:

6. دقت 0.04 میلی‌متر، محدوده 2 تا 120 میلی‌متر (فولاد)

• ★فاصله کاری / بلند شدن: ≤ 4 میلی‌متر
• ★عدم عمودیت اندازه‌گیری (عمود بر مبدل/پروب نسبت به جسم مورد آزمایش): ±25
• oفرکانس تحریک:
• 3.0~5.0 مگاهرتز، سرعت اندازه‌گیری: 16 تا 1 بار در ثانیه
• محدوده سرعت صدا:^{1000 تا 9999 متر بر ثانیه، افزایش تنظیم: 1 متر بر ثانیه}
• عملکرد گیت: گیت خودکار، گیت دستی تک، گیت دستی دو★
• نظارت تصویری: هر دو دوربین دوگانه جلو و عقب، پیکسل‌های پویا و ایستا 3 میلیون / 2304 × 1296 هستندپروب مغناطیسی دمای معمولی: آهنرباهای ضعیف یا کمتر، مکش مغناطیسی
• ≤ 15 نیوتن، دایره‌ای Φ 30 × ارتفاع 44 میلی‌متر، وزن ≤ 80 گرم
• ★اندازه و وزن بدنه دستگاه خزنده (تقریبی): طول 380 × عرض 130 × ارتفاع 120 میلی‌متر، 6 کیلوگرمدمای کار:
• -10 تا +50℃
• نرم‌افزار تجزیه و تحلیل اندازه‌گیری
• نمایش همزمان نتایج ضخامت، اسکن A، اسکن Bصدور مستقیم سابقه تست، لیست مقادیر ضخامت، برای تسهیل تجزیه و تحلیل و پردازش داده‌ها★سازگار با سیستم عامل Win7/10 (32/64 بیتی)لیست بسته‌بندی

7. میزبان تست/کامپیوتر بالایی

• 1 مجموعه
• خزنده مغناطیسی دو چرخ HUATEC TG-M70 (ماژول ویدئو و اندازه‌گیری ضخامت گنجانده شده است) 1 مجموعه
• منبع تغذیه و جعبه کنترل

8. 1 قطعه

• دسته کنترل1 قطعه
• کابل کنترل تست
• 1 مجموعهمحافظ سقوط طناب ایمنی
• جعبه حمل ضد ضربه 1 قطعهمحافظ سقوط طناب ایمنی
• 1 قطعه (اختیاری)
•
