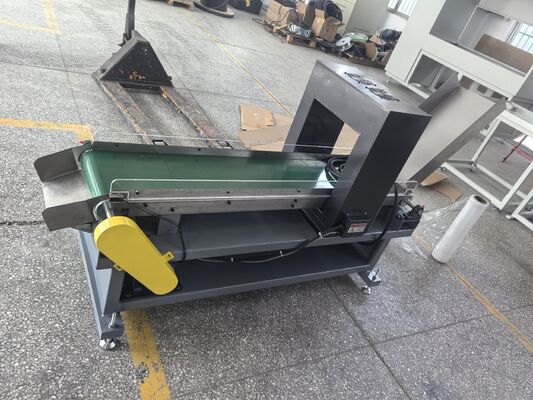

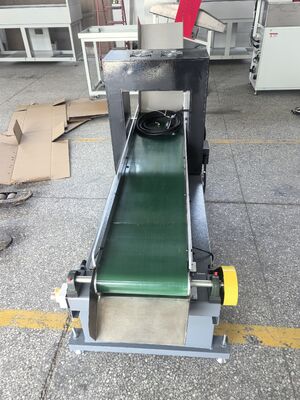

HCDX-M360 مزيل مغناطيسية بتيار متردد 50 هرتز لصناعة معالجة المعادن

دستگاه مغناطیس زدای HCDX-M360 جریان متناوب 50 هرتز برای صنعت پردازش فلز

I. دلایل مغناطیس زدایی

قبل از مونتاژ قطعات در اجزای نهایی، اغلب مغناطیس زدایی ضروری است. قطعات با مغناطیس بالا می توانند یک میدان مغناطیسی اضافی ایجاد کنند که می تواند باعث مشکلات مختلفی شود، مانند:

مغناطیس باقیمانده می تواند بر دقت کاری و عملکرد ابزارها و سنج های خاص تأثیر بگذارد.

پودر فلزی جذب شده توسط مغناطیس باقیمانده، سایش قطعات متحرک را در استفاده آینده تسریع می کند و منجر به خرابی زودرس می شود.

پودر فلزی جذب شده توسط مغناطیس باقیمانده می تواند بر کیفیت پردازش در فرآیندهای بعدی، مانند پردازش مکانیکی و پوشش سطحی تأثیر بگذارد.

مغناطیس باقیمانده می تواند باعث چسبیدن تراشه ها به سطح شود، دقت سطح را مختل کند و باعث کند شدن ابزار شود.

وجود مغناطیس باقیمانده می تواند باعث انحراف قوس یا نشتی شود و بر کیفیت جوشکاری و غیره تأثیر بگذارد.

II. اصل مغناطیس زدایی

فلز به دلیل چیدمان خطی قطب های مثبت و منفی ساختار اتمی خود مغناطیسی می شود. مغناطیس زدایی برای از بین بردن سازگاری جهت گیری قطب اتمی و کاهش خاصیت مغناطیسی به سطح قابل قبول انجام می شود. این هدف مغناطیس زدایی است. در حالی که میدان مغناطیسی کاهش می یابد، تغییر جهت میدان مغناطیسی به کاهش این سازگاری جهت گیری قطب اتمی کمک می کند. این اصل طراحی تجهیزات مغناطیس زدایی است.

قطعات فلزی را در کویل قرار دهید و جریان متناوب با تغییر جهت سریع (50 هرتز) را به کویل اعمال کنید. هنگامی که کویل هنوز در حالت برق دار است و قطعات فلزی به تدریج از طریق تسمه نقاله از کویل خارج می شوند، مغناطیس القایی به تدریج کاهش می یابد و در نتیجه چیدمان منظم دامنه های مغناطیسی در قطعات فلزی ناشی از مغناطیس زدایی مختل می شود و قطعات فلزی را از بیرون غیرمغناطیسی می کند.

III. مشخصات فنی اصلی

IV. دستورالعمل استفاده

1. پیکربندی ورودی منبع تغذیه

سیم کشی برق باید از هادی های مسی عایق دار با سطح مقطع ≥ 4 میلی متر مربع استفاده کند و به ترمینال اصلی کلید مدار در جعبه الکتریکی در پورت های U، V و W متصل شود (پورت W می تواند از 2.5 میلی متر مربع استفاده کند)؛ سیم اتصال زمین محافظ باید با استفاده از هادی مسی با سطح مقطع 2.5 میلی متر مربع به پیچ اتصال زمین خارج از جعبه کنترل متصل شود.

منبع تغذیه ورودی باید مجهز به یک سوئیچ هوا با ظرفیت جریان نامی 40 تا 50 آمپر باشد.

پس از اتصال صحیح ورودی برق (و همچنین اتصال سیم زمین قابل اعتماد)، ورودی برق را ببندید؛ دسته کلید مدار روی درب جعبه را به موقعیت روشن ببرید، تمام کلیدهای مدار کوچک را ببندید و چراغ نشانگر سفید [ورودی برق] روی صفحه عملیات روشن می شود تا نشان دهد.

دکمه سوئیچ سبز روی جعبه دکمه استارت مغناطیس زدا را فشار دهید، و تسمه نقاله شروع به کار می کند، در حالی که کویل مغناطیس زدایی برق دار می شود؛ چراغ نشانگر زرد [در حال مغناطیس زدایی] روی صفحه عملیات روشن می شود؛ لازم است توجه داشته باشید که جهت حرکت تسمه نقاله با جهت نشان داده شده روی صفحه محافظ یکسان است. در غیر این صورت، لطفاً توالی فاز متصل به پورت موتور را تغییر دهید.

دکمه سوئیچ قرمز روی جعبه دکمه استارت مغناطیس زدا را فشار دهید یا دکمه سوئیچ قارچی شکل قرمز روی جعبه دکمه انتهایی مغناطیس زدا را فشار دهید تا کار تسمه نقاله و کویل مغناطیس زدایی متوقف شود.

در موقعیت مناسب ترمینال مغناطیس زدا، یک سنسور نوری نصب شده است. تا زمانی که جسمی مسیر نور سوئیچ نوری را مسدود کند، تسمه نقاله و کویل مغناطیس زدایی کار خود را متوقف می کنند.

2. عملیات مغناطیس زدایی

منبع تغذیه ورودی را ببندید؛

دکمه سوئیچ سبز روی جعبه دکمه استارت مغناطیس زدا را فشار دهید، و تسمه نقاله شروع به کار می کند، در حالی که کویل مغناطیس زدایی برق دار می شود؛

قطعه ای که باید مغناطیس زدایی شود را در موقعیت شروع مغناطیس زدا روی تسمه نقاله قرار دهید؛

پس از اینکه قطعات روی تسمه نقاله به آرامی از کویل مغناطیس زدایی عبور کرده و به انتهای مغناطیس زدا رسیدند،

(1) اگر سنسور نوری به طور عادی کار می کند، هنگامی که قطعه به مسیر نور سنسور می رسد، تسمه نقاله و کویل مغناطیس زدایی کار خود را متوقف می کنند و قطعات پس از توقف دستگاه برداشته می شوند.

(2) اگر سنسور نوری دچار نقص باشد، قطعات را می توان در جهت دورتر از کویل مغناطیس زدایی برداشت؛ اگر عملیات مغناطیس زدایی بیشتری لازم نباشد، دکمه سوئیچ توقف اضطراری قرمز روی جعبه دکمه انتهایی یا دکمه سوئیچ قرمز روی جعبه دکمه استارت مغناطیس زدا را فشار دهید. همچنین می توانید قطعات را پس از توقف دستگاه بردارید.

برای قطعات کوتاه - فاصله از سطح انتهایی نزدیک قطعه تا سطح انتهایی کویل مغناطیس زدایی > 800 میلی متر

قطعات را مستقیماً از تسمه نقاله بردارید.

برای قطعات بلند - فاصله از سطح انتهایی نزدیک قطعه تا سطح انتهایی کویل مغناطیس زدایی< 800 میلی متر

قطعات را از تسمه نقاله بردارید و قطعات را در یک خط مستقیم در امتداد جهت تسمه نقاله دور از کویل مغناطیس زدایی حرکت دهید و سپس قرار دهید.

به طور کلی، فرآیند مغناطیس زدایی قطعات تکمیل می شود.

V. روش های بهبود اثر مغناطیس زدایی

1. سعی کنید هر قطعه منفرد (با طول مشخص) را تا حد امکان مغناطیس زدایی کنید.

2. هنگام مغناطیس زدایی قطعات کوتاه و ضخیم یا کروی، چندین قطعه را انتهای به انتها وصل کنید تا مغناطیس زدایی آسان تر شود.

3. اگر مغناطیس زدایی تکی نیازها را برآورده نکند، تکرار فرآیند مغناطیس زدایی ضروری است.

4. برای قطعات با شکل پیچیده، هنگام عبور از کویل مغناطیس زدایی آنها را بچرخانید یا برگردانید.

5. سعی کنید قطعات را در حالی که کویل مغناطیس زدایی برق دار است خارج کنید و قطعات را در یک خط مستقیم در امتداد جهت حمل و نقل تا زمانی که از کویل مغناطیس زدایی دور شوند، حرکت دهید و سپس قرار دهید. این روش به ویژه برای قطعات با طول ≥ 1000 میلی متر ضروری و مهم است.

VI. یادداشت ها

1. این دستگاه باید برای ایمنی به درستی به سیم زمین قابل اعتماد متصل شود!

2. کویل مغناطیس زدایی نباید برای مدت طولانی به طور مداوم کار کند. زمان کار مداوم نباید از 6 تا 8 دقیقه تجاوز کند. اگر کویل مغناطیس زدایی بیش از حد داغ شود، دستگاه وارد حالت خاموش و آماده به کار می شود و چراغ نشانگر قرمز "حفاظت از گرمای بیش از حد" روی صفحه عملیات روشن می شود. دستگاه باید قبل از اینکه دوباره بتواند کار کند، خنک شود!

3. اگر نیاز به تنظیم سرعت حرکت تسمه مهندسی دارید، این کار باید در حالی که موتور در حال کار است انجام شود: یک دیسک تنظیم کننده روی کاهنده موتور وجود دارد و جهت فلش "سریع" روی دیسک باید برای شتاب دادن تنظیم شود و جهت فلش "کند" روی دیسک باید برای کاهش سرعت تنظیم شود.

4. قطعات باید فقط زمانی از تسمه نقاله تخت خارج شوند که به ترمینال دستگاه مغناطیس زدایی برسند.

5. قطعات مغناطیس زدایی شده باید دور از کویل مغناطیس زدایی قرار داده شوند!

6. هنگام انجام عملیات مغناطیس زدایی، ساعت مچی مکانیکی نپوشید زیرا ممکن است باعث عدم دقت زمان سنجی در آینده شود.
