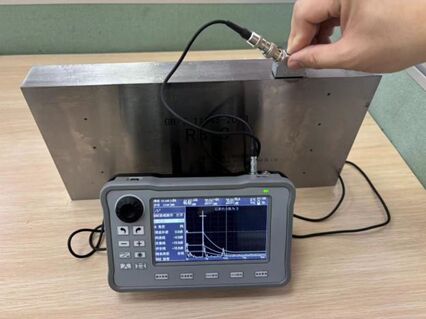

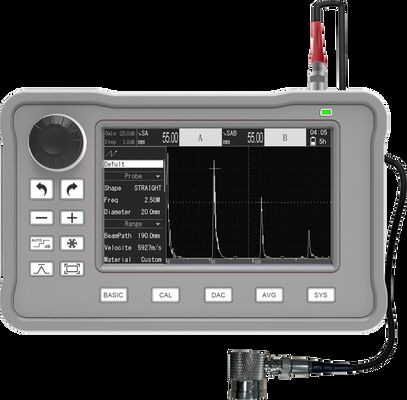

دستگاه تشخیص نقص فلزی قابل حمل FD-500mini با عملکرد DAC/AVG برای NDT صنعتی

پهنای باند

0.1 مگاهرتز60 هرتز)20 مگاهرتز

بهره

120 دسی بل، گام 0.1 دسی بل، 0.6 دسی بل، 1 دسی بل، 2 دسی بل، 6 دسی بل

فیلتر موج

پهنای باند، 1M، 1.25M، 2.5M، 5M، 10M، 15M، 1M-5M

نرخ نمونه برداری

نرخ نمونه برداری سخت افزاری 100MSPS، نرخ نمونه برداری معادل 400MSPS

حالت تشخیص

موج کامل، نیم موج مثبت، نیم موج منفی، RF، پاکت

محدوده تشخیص

10 متر (فولاد کربن موج طولی)، گام 100 میلی متر64 گیگابایت)10 میلی متر64 گیگابایت)0.1 میلی متر

حالت پالس

پالس تیز، موج مربعی، موج مربعی دوگانه

ولتاژ پالس

25 ولت60 هرتز)300 ولت  گام 25 ولت

عرض پالس

0 نانو ثانیه60 هرتز)500 نانو ثانیه به طور مداوم قابل تنظیم، گام 5 نانو ثانیه

میرایی

قوی (100اهم)64 گیگابایت)ضعیف (1000اهم) قابل تنظیم

تکرار پالس

فرکانس

خودکار یا دستی، محدوده خودکار (200 هرتز تا 1 کیلوهرتز)، محدوده دستی (0-10 کیلوهرتز)

کانال پروب

200 گروه، پشتیبانی از عملیاتی مانند ایجاد، پیش نمایش، حذف، تغییر نام، بازنویسی و بازیابی

هشدار گیت

هشدار گیت A و B، موج از دست رفته/موج ورودی

حالت گیت

گیت مستقل A، گیت B

حالت اندازه گیری

اوج، لبه جلو، لبه جلوی J

حالت کمی

منحنی DAC، منحنی AVG (DGS)

استانداردهای

عیب یابی

AWS D1.1/D1.5، NB/T 47013، GB/T 29712، GB/T 11345

محتوای ذخیره شده

تک فریم، ضبط چند فریم (کمتر یا مساوی500 فریم)، اسکرین شات، اسکرین شات B-scan

توابع کمکی

بهره خودکار، حافظه اوج، فریز کردن شکل موج، مدیریت کانال، هشدار گیت، گسترش گیت، گیت خودکار، لمس تمام صفحه، صفحه کلید مجازی، نیمه بازه رنگی، اسکرین شات سریع

صفحه نمایش

صفحه نمایش LCD با وضوح بالا 5.0 اینچی 800

در45 میلی متررابط پروب

دوگانه LEMO-00

رابط خروجی

Type-C1، MINI USB

تصویربرداری B-scan

پشتیبانی از تا 700 گروه ترکیب A-scan، و بالاترین وضوح

قطر2 میلی مترذخیره سازی داده

کارت SD 8 گیگابایتی

شارژر

شارژ سریع PD، رابط استاندارد Type-C (100

تا60 هرتز)تا60 هرتز)ابعاد

183 میلی متر

در45 میلی متردر45 میلی متروزن

700 گرم، شامل باتری بدون روکش لاستیکی

زبان

انگلیسی

واحد

متریک، امپریال

باتری

باتری لیتیومی 7.4 ولت 8000 میلی آمپر ساعت، 12 ساعت عمر باتری

دمای عملیاتی

-10

درجه سانتی گرادتا55درجه سانتی گراد

وضوح

40 دسی بل (الزامات عملکرد مترولوژیکی: بزرگتر یا مساوی26 دسی بل)

محدوده دینامیکی

32 دسی بل (الزامات عملکرد مترولوژیکی: بزرگتر یا مساوی26 دسی بل)

حاشیه حساسیت

50 دسی بل (الزامات عملکرد مترولوژیکی: بزرگتر یا مساوی42 دسی بل)

خطی بودن عمودی

1.8% (الزامات عملکرد مترولوژیکی2%)6%)

خطی بودن افقی

0.5% (الزامات عملکرد مترولوژیکی

: کمتر یا مساوی2%)ویژگی ها
