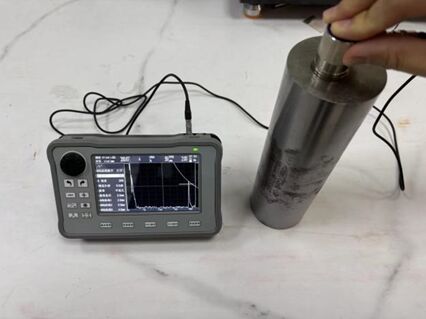

FD-500mini آشکارساز عیب فراصوت فلزی فوق کوچک با تابع DAC/AVG برای NDT صنعتی

پهنای باند

0.1MHz60 هرتز)20MHz

بهره

120dB، گام 0.1dB، 0.6dB، 1dB، 2dB، 6dB

فیلتر موج

پهنای باند، 1M، 1.25M، 2.5M، 5M، 10M، 15M، 1M-5M

نرخ نمونه برداری

نرخ نمونه برداری سخت افزاری 100MSPS، نرخ نمونه برداری معادل 400MSPS

حالت تشخیص

موج کامل، نیم موج مثبت، نیم موج منفی، RF، پوشش

محدوده تشخیص

10 متر (فولاد کربن موج طولی)، گام 100 میلی متر64 گیگابایت)10 میلی متر64 گیگابایت)0.1 میلی متر

حالت پالس

پالس تیز، موج مربعی، موج مربعی دوگانه

ولتاژ پالس

25 ولت60 هرتز)300 ولت  گام 25 ولت

عرض پالس

0 نانو ثانیه60 هرتز)500 نانو ثانیه قابل تنظیم مداوم، گام 5 نانو ثانیه

دمپینگ

قوی (100Ω)64 گیگابایت)ضعیف (1000Ω) قابل تنظیم

تکرار پالس

فرکانس

خودکار یا دستی، محدوده خودکار (200 هرتز تا 1 کیلوهرتز)، محدوده دستی (0-10 کیلوهرتز)

کانال پروب

200 گروه، پشتیبانی از عملیاتی مانند ایجاد، پیش نمایش، حذف، تغییر نام، بازنویسی و بازیابی

هشدار گیت

هشدار گیت A و B، موج گمشده/موج ورودی

حالت گیت

گیت مستقل A، گیت B

حالت اندازه گیری

اوج، لبه جلو، لبه جلوی J

حالت کمی

منحنی DAC، منحنی AVG (DGS)

استانداردهای

عیب یابی

AWS D1.1/D1.5، NB/T 47013، GB/T 29712، GB/T 11345

محتوای ذخیره شده

ضبط تک فریم، چند فریم (≤500 فریم)، اسکرین شات، اسکرین شات B-scan

توابع کمکی

بهره خودکار، حافظه اوج، فریز کردن شکل موج، مدیریت کانال، هشدار گیت، گسترش گیت، گیت خودکار، لمس تمام صفحه، صفحه کلید مجازی، نیمه بازه رنگی، اسکرین شات سریع

صفحه نمایش

صفحه نمایش LCD با وضوح بالا 5.0 اینچی 800

×45 میلی متررابط پروب

دوگانه LEMO-00

رابط خروجی

Type-C1، MINI USB

تصویربرداری B-scan

پشتیبانی از تا 700 گروه ترکیب A-scan، و بالاترین وضوح

φ2 میلی مترذخیره سازی داده

کارت SD 8 گیگابایتی

شارژر

شارژ سریع PD، رابط استاندارد Type-C (100

تا60 هرتز)تا60 هرتز)اندازه

183 میلی متر

×45 میلی متر×45 میلی متروزن

700 گرم، شامل باتری بدون روکش لاستیکی

زبان

انگلیسی

واحد

متریک، امپریال

باتری

باتری لیتیومی 7.4 ولت 8000 میلی آمپر ساعت، 12 ساعت عمر باتری

دمای عملیاتی

-10

℃تا55℃

وضوح

40dB (الزامات عملکرد مترولوژیکی:≥26dB)

محدوده دینامیکی

32dB (الزامات عملکرد مترولوژیکی:≥26dB)

حاشیه حساسیت

50dB (الزامات عملکرد مترولوژیکی:≥42dB)

خطی بودن عمودی

1.8% (الزامات عملکرد مترولوژیکی2%)6%)

خطی بودن افقی

0.5% (الزامات عملکرد مترولوژیکی

:≤2%)ویژگی ها
