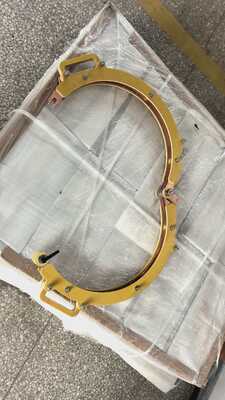

HCDX-C400S باز و بسته کنسل دایره ای باز و بسته 2000A 16 اینچ برای بازرسی ذرات مغناطیسی

کویل باز و بسته شونده مغناطیسی HCDX-C400S با قفل دستی، 2000 آمپر، 16 اینچ برای بازرسی ذرات مغناطیسی

1. اقدامات احتیاطی ایمنی

1.1 ایمنی الکتریکی: حداکثر جریان کاری این کویل 2000 آمپر است. قبل از بهره برداری، اطمینان از انطباق مدار برق با استانداردهای ایمنی الکتریکی و اتصال مطمئن به زمین الزامی است؛ استفاده از آن در محیط های مرطوب، قابل اشتعال یا انفجاری برای جلوگیری از خطر انفجار ممنوع است.

1.2 نرخ بار آماده به کار مورد نیاز: نرخ بار آماده به کار کویل 20% است، به این معنی که زمان روشن بودن در هر 10 دقیقه نباید از 2 دقیقه تجاوز کند. استفاده فراتر از نرخ بار آماده به کار برای جلوگیری از گرم شدن بیش از حد و سوختن کویل اکیداً ممنوع است.

1.3 عملکرد مکانیکی: هنگام کار با مکانیزم قفل دستی، نیرو باید به طور یکنواخت اعمال شود تا از کشش شدید که ممکن است باعث تغییر شکل کویل یا خرابی مکانیزم قفل شود، جلوگیری شود؛ هنگام باز یا بسته کردن کویل، لازم است اطمینان حاصل شود که قطعه کار به طور کامل در موقعیت قرار گرفته است تا از آسیب یا صدمه به قطعه کار جلوگیری شود.

1.4 محیط بازرسی: در طول بازرسی ذرات مغناطیسی، باید از دستکش و عینک محافظ استفاده شود تا از تماس پودر مغناطیسی با پوست یا ورود آن به چشم جلوگیری شود؛ محل کار باید دارای تهویه مناسب باشد و پودر مغناطیسی پراکنده باید به سرعت تمیز شود.

1.5 رسیدگی اضطراری: در صورت گرم شدن بیش از حد، انتشار دود یا صداهای غیرعادی کویل، منبع تغذیه باید فوراً قطع شود. پس از خنک شدن کویل، باید علت نقص بررسی شود. استفاده مداوم از آن در حالت معیوب اکیداً ممنوع است.

2. نمای کلی محصول

2.1 کاربرد محصول

این کویل باز و بسته شونده مغناطیسی با قفل دستی به طور خاص برای بازرسی ذرات مغناطیسی طراحی شده است. این کویل یک میدان مغناطیسی محیطی برای تشخیص ترک، چین خوردگی و سایر عیوب در سطح و نزدیکی سطح قطعه کار ایجاد می کند. این کویل برای تست غیرمخرب قطعات کار دایره ای مانند شفت و دیسک مناسب است.

2.2 پارامترهای فنی

2.3 ترکیب ساختاری

این دستگاه عمدتاً از چهار قسمت تشکیل شده است: بدنه کویل دایره ای، دستگاه قفل دستی، ترمینال های اتصال جریان و دسته عایق. بدنه کویل با مواد عایق با استحکام بالا در اطراف میله های مسی رسانا پیچیده شده است تا هدایت جریان پایدار و عایق بندی مطمئن را تضمین کند. دستگاه قفل دستی از طریق ساختار قفل فشاری، باز و بسته شدن کویل را انجام می دهد. ترمینال های اتصال جریان از مس ساخته شده اند که مقاومت تماس را کاهش می دهد. دسته عایق، بهره برداری ایمن از باز و بسته شدن کویل توسط اپراتور را تسهیل می کند.

3. مراحل عملیاتی

3.1 آماده سازی قبل از راه اندازی

3.1.1 بازرسی ظاهر کویل: اطمینان حاصل کنید که لایه عایق کویل آسیب ندیده است، دستگاه قفل تغییر شکل نداده است و ترمینال های اتصال اکسید نشده اند. در صورت مشاهده هرگونه ناهنجاری، باید قبل از استفاده تعمیر شوند.

3.1.2 اتصال منبع تغذیه: ترمینال های اتصال کویل را به طور ایمن به ترمینال های خروجی منبع تغذیه دستگاه عیب یاب ذرات مغناطیسی وصل کنید تا از اتصال محکم و جلوگیری از تماس ضعیف که ممکن است باعث نوسانات جریان شود، اطمینان حاصل کنید.

3.1.3 آماده سازی قطعه کار: لکه های روغن، زنگ زدگی و ناخالصی ها را از سطح قطعه کار مورد بازرسی تمیز کنید، اطمینان حاصل کنید که سطح قطعه کار صاف و خشک است تا از تأثیر بر اثر چسبندگی ذرات مغناطیسی جلوگیری شود.

3.2 باز و بسته کردن کویل

3.2.1 باز کردن قفل: دسته عایق را بگیرید و زبانه قفل را به سمت بالا بکشید تا کویل در موقعیت باز قرار گیرد. زاویه باز شدن باید الزامات قرار دادن قطعه کار را برآورده کند.

3.2.2 قرار دادن قطعه کار: قطعه کار مورد بازرسی را به طور پایدار در مرکز کویل قرار دهید، اطمینان حاصل کنید که محور قطعه کار با مرکز کویل منطبق است. از توزیع ناهمگن میدان مغناطیسی که ممکن است بر دقت تشخیص تأثیر بگذارد، خودداری کنید.

3.2.3 قفل کردن: کویل را به آرامی ببندید و پس از اطمینان از عدم جابجایی قطعه کار، زبانه قفل را فشار دهید تا صدای "کلیک" را بشنوید. اطمینان حاصل کنید که کویل به طور کامل قفل شده است تا از شل شدن کویل در طول فرآیند بازرسی جلوگیری شود.

3.3 عملیات بازرسی

3.3.1 تنظیم پارامترها: بر اساس جنس و اندازه قطعه کار، مقدار جریان (≤ 2000 آمپر) و زمان برق دهی (با رعایت دقیق الزامات نرخ بار آماده به کار ≤ 20%) را در دستگاه بازرسی ذرات مغناطیسی تنظیم کنید.

3.3.2 اعمال پودر مغناطیسی: دستگاه اسپری پودر مغناطیسی را روشن کرده و مایع سوسپانسیون مغناطیسی یا ذرات مغناطیسی پودر خشک را به طور یکنواخت روی سطح قطعه کار اسپری کنید تا از پوشش کامل پودر مغناطیسی اطمینان حاصل شود.

3.3.3 بازرسی برق دهی: منبع تغذیه دستگاه بازرسی را روشن کنید، کویل را برق دهی کنید تا میدان مغناطیسی ایجاد شود، زمان برق دهی را در محدوده مقدار تنظیم شده نگه دارید، تجمع پودر مغناطیسی روی سطح قطعه کار را مشاهده کنید و محل و اندازه عیب را تعیین کنید.

3.3.4 قطع برق و مغناطیس زدایی: پس از اتمام بازرسی، ابتدا منبع تغذیه کویل را قطع کنید، سپس عملیات مغناطیس زدایی را روی قطعه کار انجام دهید تا از تأثیر مغناطیس باقی مانده بر پردازش یا استفاده بعدی جلوگیری شود.

3.4 رویه های خاموش کردن

3.4.1 منبع تغذیه دستگاه بازرسی ذرات مغناطیسی را خاموش کرده و اتصال بین کویل و منبع تغذیه را قطع کنید.

3.4.2 کویل را باز کنید، قطعه کار را خارج کنید و پودر مغناطیسی باقی مانده روی سطح کویل را تمیز کنید.

3.4.3 کویل را ببندید و قفل کنید و آن را در محل نگهداری خشک و با تهویه مناسب قرار دهید.
