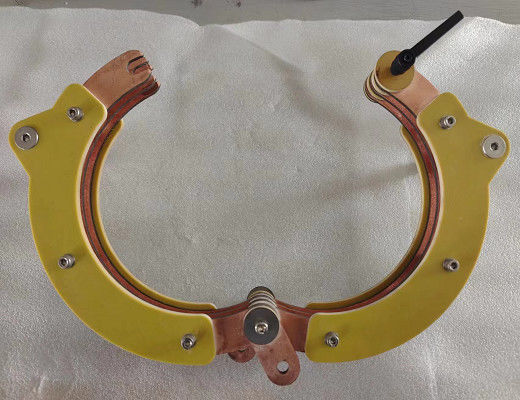

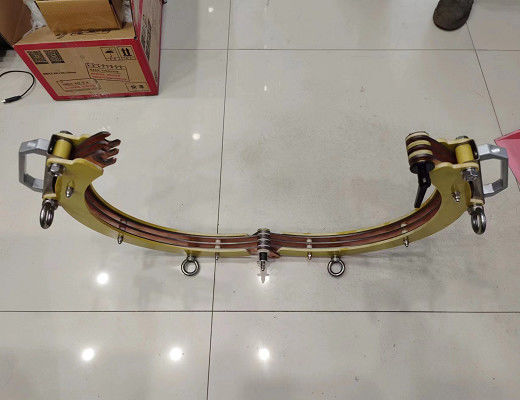

HCDX-C300S 300mm افتتاح کویل نقص های مغناطیسی آشکارگر با مغناطیسی & Demagnetization عملکرد

HCDX-C300S آشکارساز عیب مغناطیسی کویل با دهانه 300 میلی‌متر با قابلیت مغناطیس‌کاری و مغناطیس‌زدایی

آشکارساز عیب ذرات مغناطیسی کویل از نوع باز و بسته، ورود قطعه کار به داخل کویل را آسان‌تر می‌کند.

پارامترهای اصلی

معرفی عملکرد

1. مغناطیس‌کاری - شروع میدان الکترومغناطیسی برای مغناطیس‌کاری قطعه کار؛

2. مغناطیس‌زدایی - شروع میدان مغناطیس‌زدایی برای مغناطیس‌زدایی قطعه کار؛

3. هشدار دمای بیش از حد - کویل دارای سنسور دمای داخلی 75 درجه سانتی‌گراد است. هنگامی که دمای تنظیم شده تجاوز کند، وارد حالت حفاظتی می‌شود؛

نصب و راه‌اندازی

نصب:

1. تجهیزات باید در محیط خشک، بدون گرد و غبار فلزی، گاز خورنده و مواد قابل اشتعال و انفجار نصب شوند؛

2. دمای محیط اطراف نباید کمتر از -10 درجه سانتی‌گراد و بیشتر از +40 درجه سانتی‌گراد باشد؛

3. رطوبت نسبی هوا نباید بیشتر از 85% باشد؛

4. اتصال لوله و سیم بین تجهیزات نصب شده و هرگونه تسهیلات کمکی باید مطابق با علامت نشانگر و پایه دوشاخه انجام شود؛

5. منبع تغذیه (منبع تغذیه، منبع هوا و غیره، مطابق با محیط نصب تجهیزات و شرایط عملیاتی)، و پوسته تجهیزات به طور قابل اعتماد زمین شود؛

راه‌اندازی:

1. پس از نصب تجهیزات در محل، ابتدا بررسی کنید که آیا تمام سیم‌های اتصال و پیچ‌های سفت کننده شل شده و افتاده‌اند؛

2. با استفاده از ابزار، ولتاژ انتهای بالایی کلید اصلی دستگاه را اندازه‌گیری کنید تا اطمینان حاصل شود که الزامات محیط نصب تجهیزات و شرایط عملیاتی را برآورده می‌کند؛

3. هر عملکرد را بررسی کنید، سوئیچ‌های عملکردی را به صورت دستی فشار دهید یا تغییر دهید، و هر عملکرد تجهیزات باید به طور متناسب اجرا شود؛

4. بررسی اثر مغناطیس‌زدایی: بررسی کنید که آیا مغناطیس باقی‌مانده پس از مغناطیس‌زدایی الزامات را برآورده می‌کند؛

5. پس از گذراندن مراحل راه‌اندازی و بازرسی، تجهیزات می‌توانند وارد مرحله تولید شوند.

نگهداری روتین

پس از استفاده از تجهیزات، عملیات زیر باید انجام شود:

1. کلید برق را خاموش کرده و منبع تغذیه تجهیزات را قطع کنید؛

2. کلید اصلی منبع تغذیه خارجی را قطع کنید؛

3. لکه‌های روغن روی سطح کویل را تمیز کنید و کل تجهیزات را تمیز نگه دارید؛

4. خطوط اتصال مدار، کابل و بست‌ها را برای شل شدن و فرسودگی در طول یک ماه بررسی کنید؛

5. غلظت سوسپانسیون مغناطیسی را هر روز با استاندارد بررسی کنید؛

6. برای تمیز کردن لکه‌های روغن روی سطح تجهیزات باید از شستشوی خنثی استفاده شود؛

7. در صورت آسیب دیدن پوسته، استفاده از آن ممنوع است؛

اصل آشکارسازی عیب

اصول الکترومغناطیس

جریان مغناطیس‌کاری از طریق سطح قطعه کار فرومغناطیس، میدان الکترومغناطیسی ایجاد می‌کند (جریان AC و نیم موج DC اثر پوستی دارند). وجود عیوب، خطوط نیروی مغناطیسی را قطع کرده، میدان مغناطیسی نشتی ایجاد کرده و ذرات مغناطیسی را جذب می‌کند. ذرات مغناطیسی تجمع یافته و علائم مغناطیسی را تشکیل می‌دهند. با مشاهده علائم مغناطیسی (علائم مغناطیسی در واقع عیوب بزرگنمایی شده هستند)، می‌توان وجود عیوب را تشخیص داد.

روش مغناطیس‌کاری طولی

یعنی با استفاده از روش کویل، قطعه کار از داخل کویل عبور داده می‌شود یا بین یوغ مغناطیسی متشکل از دو کویل قرار می‌گیرد. هنگامی که جریان به کویل اعمال می‌شود، میدان مغناطیسی طولی در کویل ایجاد شده و در طول محور طولی قطعه کار عبور کرده و ترک‌های محیطی را بررسی می‌کند.
