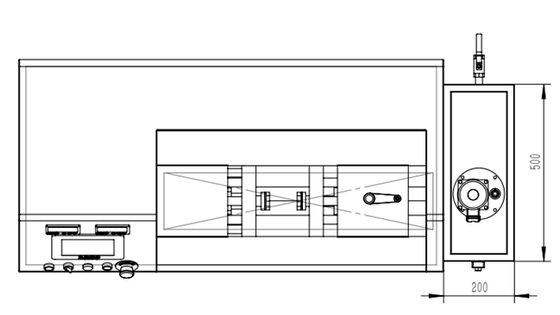

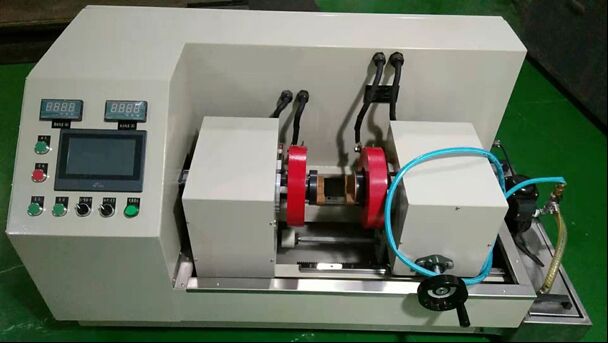

HMP-500NX آشکارساز عیب مغناطیسی AC با سیستم تعلیق مغناطیسی

HMP-500NX آشکارساز عیب مغناطیسی AC با سیستم تعلیق مغناطیسی

1. شرح اجزای تجهیزات

1.1. کابینت کنترل الکتریکی (1)

  کابینت کنترل الکتریکی مستقل، تمام اجزای اجرایی الکتریکی در این کابینت کنترل نصب شده‌اند و کابینت کنترل الکتریکی مجهز به دستگاه فیلتر هوا و اتلاف حرارت در گردش است. جوش داده شده با فولاد با کیفیت بالا؛

یک پمپ اسپری 220 ولت 50 هرتز با روکش ضد آب و خروجی برق لامپ نور سیاه در عقب نصب شده است؛

کلیدهای مدار، کنتاکتورها، اجزای کنترل، ترانسفورماتورها، رکتیفایرها، تریگرها، انرژی و غیره همگی در این کابینت نصب شده‌اند؛

1.2. پنل کنترل (2)

جلوی پنل با صفحه لمسی برای تنظیم و نمایش، با آمپرمتر دیجیتال AC و دکمه توقف اضطراری طراحی شده است.

سوئیچ‌ها و تنظیمات عملکرد همگی در این ناحیه طراحی شده‌اند.

1.3. جعبه ثابت کننده الکترود (3)

جعبه الکترود ثابت با صفحه فولادی با کیفیت بالا 10 میلی‌متری جوش داده شده است و دو درب جلو و عقب قابل جدا شدن هستند.

1.4. جعبه متحرک الکترود (5)

جعبه متحرک الکترود می‌تواند در هر موقعیتی متوقف شود، برای تنظیم فاصله گیره استفاده می‌شود و دارای عملکرد قفل پارکینگ است؛

1.5. سیستم همزن و اسپری تعلیق مغناطیسی (6)

این تجهیزات با یک مخزن تعلیق مغناطیسی جداگانه با ساختار V شکل در پایین و یک پمپ الکتریکی همزن و اسپری نصب شده در قسمت بالایی طراحی شده است. این قسمت با یک شلنگ به مخزن جمع‌آوری متصل است و یک تفنگ اسپری دستی در سمت جلوی مخزن جمع‌آوری نصب شده است.

این سیستم دارای همزن قوی است، ساختار V شکل تضمین می‌کند که پودر مغناطیسی به راحتی رسوب نمی‌کند و فشار اسپری قابل تنظیم است؛

ظرفیت 20 لیتر است؛

1.7. سیستم منبع تغذیه مغناطیس‌سازی و مغناطیس‌زدایی:

این تجهیزات از روش مغناطیس‌سازی AC استفاده می‌کنند که دو مجموعه منبع تغذیه مغناطیس‌سازی مستقل است. دو ترانسفورماتور اصلی به ترتیب جریان مغناطیس‌سازی را تامین می‌کنند. از فناوری مبدل ماژول قابل کنترل برای کنترل جریان مدار استفاده می‌شود و ولتاژ ایزوله به الکترودها و کویل‌ها ارسال می‌شود. اندازه به طور مداوم قابل تنظیم است و نمایشگر ابزار مربوطه تنظیم شده است. جریان را می‌توان از پیش تنظیم کرد و در صورت ناکافی بودن یا تجاوز از جریان از پیش تعیین شده، هشدار داده می‌شود تا از تشخیص نادرست و تشخیص از دست رفته جلوگیری شود و اطمینان حاصل شود که قطعه کار شدت مغناطیس‌سازی مشخص شده را دریافت می‌کند. AC با عملکرد کنترل فاز قطع برق برای حفظ مغناطیس باقی‌مانده پایدار، که می‌تواند برای تشخیص عیب مغناطیس باقی‌مانده استفاده شود.

با عملکرد مغناطیس‌زدایی روش تضعیف AC.

جنس مسیر جریان: تمام میله‌های مسی قرمز یا کابل‌های مسی.

1.8. سیستم کنترل الکتریکی:

1) سیستم کنترل الکتریکی توسط PLC OMRON کنترل می‌شود، شامل ماژول‌های قابل کنترل و دستگاه‌های حفاظتی آنها، دستگاه‌های تریگر تنظیم جریان، آمپرمترها، دکمه‌های کنترل و چراغ‌های نشانگر، سیلندرها، سه‌تایی‌ها، شیرهای برقی، شیرهای تنظیم فشار، کلیدهای هوا، رله‌های میانی، دستگاه‌های کنترل مانند کنتاکتورهای AC. کلید اصلی مدار برق با حفاظت اضافه بار.

2) سیستم کنترل رابط انسان و ماشین:

کامپیوتر (سیستم رابط انسان و ماشین) جریان مغناطیس‌سازی، زمان مغناطیس‌سازی، مغناطیس‌سازی و غیره را کنترل می‌کند، که دقت تشخیص را به میزان قابل توجهی بهبود می‌بخشد و می‌تواند عملیات گام به گام مغناطیس‌سازی، پیش‌انتخاب جریان مغناطیس‌سازی و ردیابی را به طور خودکار تکمیل کند.

نمایشگر قابل برنامه‌ریزی صفحه لمسی از طریق آداپتور با کنترل‌کننده قابل برنامه‌ریزی PLC ارتباط برقرار می‌کند تا پارامترهای کلیدی سیستم را مستقیماً نمایش دهد. و رمز عبور مجاز را تنظیم می‌کند و پارامترها را می‌توان در محدوده مجاز تنظیم کرد. طراحی صفحه: صفحه اصلی - نام شرکت. هر لمسی می‌تواند وارد صفحه اصلی - "منوی اصلی"، "صفحه کار"، "سوابق هشدار"، "احتیاط‌ها"، "شکل موج جریان" شود، هر کلید عملکرد را لمس کنید تا به طور خودکار به صفحه مربوطه سوئیچ شود و پارامترهای فرآیند قطعات کار معمولی مختلف را می‌توان ذخیره کرد.

جریان مغناطیس‌سازی را می‌توان از پیش تنظیم کرد و مدار ردیابی خودکار از طریق سیستم نمایشگر قابل برنامه‌ریزی صفحه لمسی تشکیل می‌شود و خطا بین مقدار از پیش انتخاب شده و مقدار جریان عبوری واقعی 3%3% است.

این سیستم دارای عملکرد خود تشخیص خطا است. اضافه جریان، کمبود جریان، فشار هوای غیرعادی، افزایش دمای بیش از حد مدار اصلی، هشدارهای صوتی و نوری و توقف خودکار کار.

3) پوسته تجهیزات به طور قابل اعتماد زمین شده است و مقاومت عایق کل دستگاه 25%، مناسب برای کار مداوم 7*24 ساعت2MΩ است.

4) تجهیزات دارای حفاظت ایمنی کامل و عملکردهای اینترلاک و هشدار است.

5) نمودار شماتیک الکتریکی، نمودار سیم‌کشی و مدار واقعی تجهیزات باید کاملاً مطابقت داشته باشند.

6) کنتاکت PLC مجهز به رله میانی برای محافظت از کنتاکت است.

7) سیم‌کشی هر جزء الکتریکی باید با شماره سیم مشخص شود و سیم‌کشی بین هر جزء با یک صفحه شیار سیم ارائه شود.

2. لوازم جانبی شماره.

*جریان مغناطیس‌سازی AC:

محیطی 0-500A قابل تنظیم مداوم، با کنترل فاز قطع برق

  عمودی 0-1000A (1000A*6T=6000AT) قابل تنظیم مداوم، با کنترل فاز قطع برق

  *روش کنترل: پیش‌انتخاب و جبران خودکار

*نرخ تازه‌سازی جبران: 0.02S/زمان

*نرخ بار موقت:

≥25%، مناسب برای کار مداوم 7*24 ساعت*اثر مغناطیس‌زدایی: مغناطیس‌زدایی تضعیف کموتاسیون DC فوق‌العاده کم فرکانس، مغناطیس باقی‌مانده

≤0.2MT، فرکانس مغناطیس‌زدایی قابل تنظیم*روش مغناطیس‌سازی: مغناطیس‌سازی محیطی و مغناطیس‌سازی طولی، مغناطیس‌سازی ترکیبی محیطی و طولی

*نرخ خطای جریان طولی هفتگی:

≤±3%*سکته مغزی: 0-200 میلی‌متر

*قطر داخلی کویل: 100 میلی‌متر

*منبع تغذیه: AC380V±10% 50HZ 40KVA (لحظه‌ای 5S)، سیستم سه فاز پنج سیمه.

*ابعاد: طول 1400*عرض 600*ارتفاع 750

*حساسیت: قطعه تست حساسیت نوع A (QQI) (30/100) دایره کامل و متقاطع به وضوح قابل نمایش است.

*استاندارد صنعت هوافضا جمهوری خلق چین HB/Z72-1998 "بازرسی ذرات مغناطیسی"

*مطابق با استاندارد JB/T8290-2011 "آشکارساز عیب ذرات مغناطیسی" وزارت صنعت ماشین‌آلات، و استاندارد صنعتی HB/Z72-98.
