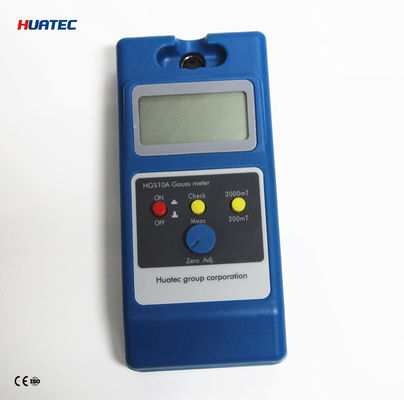

HGS-10A Wide Range Digital Tesla Meter با صفحه نمایش LCD برای اندازه گیری میدان مغناطیسی DC
خلاصه
HGS-10آنجام تسلا دیجیتالی قابل حمل، که می تواند برای اندازه گیری شدت محرک مغناطیسی میدان های مغناطیسی مختلف مانند میدان مغناطیسی dc، میدان مغناطیسی ac، میدان مغناطیسی تابش، میدان مغناطیسی remanence استفاده شود.میدان مغناطیسی زمین، و غیره این ابزار می تواند در اطراف (150mm × 70mm × 30mm) ، با طیف گسترده ای، کار آسان، صفحه نمایش LCD شفاف، و پیشرفته ترین کلید لمسی در چین،به طور قابل توجهی زندگی و راحتی آن را بهبود می بخشدمنبع برق شش باتری خشک شماره 5 است که می تواند بیش از 100 ساعت به طور مداوم کار کند و همچنین می تواند در مورد منبع برق شبکه استفاده شود، کوچک و قابل حمل.تضمین کیفیت کامل، خدمات پس از فروش با کیفیت بالا، انتخاب ایده آل شما برای کار است.
به عنوان یکی از ابزارهای اندازه گیری به طور گسترده ای در زمینه اندازه گیری مغناطیسی استفاده می شود، تسلامتر یک ابزار ویژه برای اندازه گیری شدت محرک مغناطیسی آهنربا است.
HGS-10A قابل حمل متر تسلا دیجیتال می تواند برای اندازه گیری شدت محرک مغناطیسی از انواع مختلف از میدان های مغناطیسی، مانند میدان مغناطیسی dc، بلندگو، جدا کننده مغناطیسی،میدان مغناطیسی کاری دستگاه حذف آهن از مقناطیس دائمی، نشت میدان مغناطیسی، demagnetization و میدان مغناطیسی باقی مانده پس از پردازش قطعات. این ابزار می تواند در اطراف حمل، با طیف گسترده ای، کار آسان و نمایش LCD شفاف.
حوزه کار:
1. توزیع میدان مغناطیسی سطح مواد مغناطیس دائمی (به این معنی که ما معمولاً مغناطیس متر را می نامیم) ؛
2. شکاف میدان مغناطیسی در ساختار مدار مغناطیسی
3میدان مغناطیسی تولید شده توسط میدان مغناطیسی تولید شده توسط آهنربای دائمی یا جریان مستقیم که بر تجهیزات جذب کننده مواد آهن مغناطیسی عمل می کند.
شاخص های فنی اصلی
| محدوده |
0~200mT میلی لیتر |
| خطای اساسی |
±2٪ ±3 کلمه (کمتر از 1000mT میلی لیتر)
±5٪ ± 3 کلمه (1000mT یا بیشتر)
|
| تبعیض |
0.1 ميلي تيل، 1 ميلي تيل
|
| حالت نمایش |
3 1/2 صفحه نمایش LCD. نمایش مثبت و منفی هنگام اندازه گیری. مثبت نشان دهنده قطب N و منفی نشان دهنده قطب S است |
| واحد نمایش |
mT millitesla |
| میدان مغناطیسی اندازه گیری شده |
میدان مغناطیسی dc (میدان مغناطیسی استاتیک) |
| دمای محیط |
5°C40°C
|
| رطوبت نسبی |
20٪ تا 80٪ (بدون فشرده سازی)
|
| منبع برق |
شش باتری شماره 5، منبع برق تنظیم کننده ولتاژ خارجی
|
| اندازه بیرونی |
150mm × 70mm × 30mm
وزن: 450 گرم
|
اصل کار:
این سری از ابزارها بر اساس اصل اثر هال ساخته شده از سنسور، به ویژه سنسور هال است.که می تواند توسط کاربران بر اساس نیازهای خود انتخاب و تطبیق شودمدار تقویت کننده حرکت کم، منبع برق با ثبات بالا و صفحه نمایش LCD 31/2 را اتخاذ می کند.
(I) اصل اثر هال
قرار دادن یک نردبان فلزی یا نیمه هادی در یک میدان مغناطیسی باعث ایجاد یک نیروی الکتروموتوری (emf) در جهت عمودی به میدان الکترومغناطیسی و جریان می شود.یک پدیده فیزیکی که به عنوان اثر هال شناخته می شوداصول اثر هال، ماهیت ماده حامل جامد در میدان مغناطیسی اضافی (B) عمودی به ماده جامد در حرکت است.به دلیل اثر نیروی لورنتز (FB) و جابجایی در مسیر، و مواد در هر دو طرف (3.4) برای تولید انباشت بار الکتریکی در جهت عمودی جهت جریان میدان الکتریکی و میدان مغناطیسی،و در نهایت باعث می شود حامل توسط نیروی لورنتز و تعادل دفع الکتریکی (FB = Fe) و در دو طرف ایجاد یک تفاوت پتانسیل الکتریکی پایدار است ولتاژ سالن (VH)معادله ی اساسی اینه:
Vh = KhIhB
از جمله آن ها:
Ih: جریان کاری
B: تراکم جریان
Kh: حساسیت به عناصر
Vh: برق سالن
(Ⅱروش استفاده از سنسور
به عنوان مثال حسگرهای جانبی
جهت خط نیروی مغناطیسی میدان مغناطیسی اندازه گیری شده عمودی به عنصر سالن در جلوی سنسور است (همانطور که در شکل سمت راست نشان داده شده است).
2نمودار و توصیف میدان مغناطیسی اندازه گیری شده توسط سنسور دستی در شکل سمت راست نشان داده شده است.3MM در انتهای عنصر سالن در انتهای جلو سنسور (جانب مخالف مقیاس)، و کاوشگر مس طرف مقابل نشان داده شده توسط یک دایره کوچک) به آرامی لمس سطح آهنربا اندازه گیری شده یا موقعیت میدان مغناطیسی فضایی اندازه گیری شده است.
3روش بد سنسور دستی باعث می شود که بالای سنسور به سطح شیء اندازه گیری شده (همانطور که در تصویر سمت راست نشان داده شده است) برسد، که می تواند به راحتی به سنسور آسیب برساند.

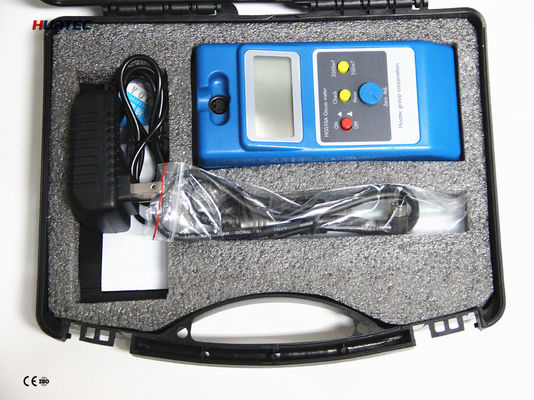

لیست بسته بندی
1. HGS-10A متر تسلا دیجیتال
2. منبع برق خارجی
3حسگر هال
4شماره 5 باتری های خشک 6 عدد
5دستورالعمل استفاده
6گواهی صلاحیت محصول
