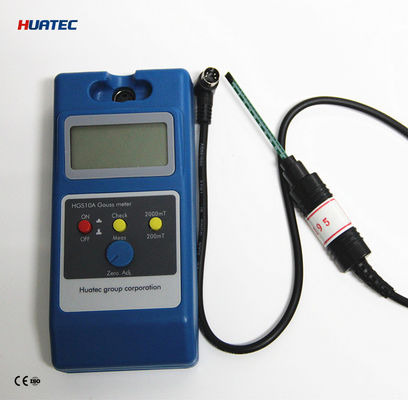

HGS-10A متر تسلا دیجیتال قابل حمل Gaussmeter برای آزمایش میدان مغناطیسی

متر تسلا دیجیتال قابل حمل HGS-10A برای تست میدان مغناطیسی

خلاصه

HGS-10A متر تسلا دیجیتال قابل حملکه می تواند برای اندازه گیری شدت القای مغناطیسی میدان های مغناطیسی مختلف مانند میدان مغناطیسی DC، میدان مغناطیسی AC، میدان مغناطیسی تابشی، میدان مغناطیسی پسماند، میدان مغناطیسی زمین و غیره استفاده شود. این دستگاه قابل حمل است (150 میلی متر × 70 میلی متر × 30 میلی متر)، با دامنه وسیع، عملکرد راحت، صفحه نمایش LCD واضح و پیشرفته ترین کلید لمسی در چین، که عمر مفید و راحتی آن را به طور قابل توجهی افزایش می دهد. منبع تغذیه شش باتری خشک شماره 5 است که می تواند بیش از 100 ساعت به طور مداوم کار کند و همچنین می تواند در صورت استفاده از منبع تغذیه برق شهر، کوچک و قابل حمل باشد. تضمین کیفیت عالی، خدمات پس از فروش با کیفیت بالا، انتخاب ایده آل شما برای کار است.

به عنوان یکی از پرکاربردترین ابزارهای اندازه گیری در زمینه اندازه گیری مغناطیسی، متر تسلا ابزاری ویژه برای اندازه گیری شدت القای مغناطیسی آهنرباها است.

متر تسلا دیجیتال قابل حمل HGS-10A می تواند برای اندازه گیری شدت القای مغناطیسی انواع میدان های مغناطیسی مانند میدان مغناطیسی DC، بلندگو، جداکننده مغناطیسی، میدان مغناطیسی کاری جداکننده آهنربایی دائمی، میدان مغناطیسی نشتی، از بین بردن مغناطیس و میدان مغناطیسی باقی مانده پس از پردازش قطعات استفاده شود. این دستگاه قابل حمل است، با دامنه وسیع، عملکرد آسان و صفحه نمایش LCD واضح.

زمینه کاری:

1. توزیع میدان مغناطیسی سطحی مواد مغناطیسی دائمی (یعنی آنچه معمولاً مغناطیس متر می نامیم)؛

2. میدان مغناطیسی شکاف در ساختار مدار مغناطیسی؛

3. میدان مغناطیسی تولید شده توسط میدان مغناطیسی تولید شده توسط آهنربای دائمی یا جریان مستقیم که بر روی تجهیزات جذب کننده مواد فرومغناطیسی عمل می کند؛

شاخص های فنی اصلی

اصل کار:

این سری از ابزارها بر اساس اصل اثر هال ساخته شده از سنسور، یعنی سنسور هال است. دو نوع سنسور، عرضی و محوری وجود دارد که کاربران می توانند بر اساس نیاز خود انتخاب یا مطابقت دهند. مدار از تقویت کننده با رانش کم، منبع تغذیه با پایداری بالا و نمایشگر LCD 3 1/2 استفاده می کند.

(I) اصل اثر هال

قرار دادن یک صفحه فلزی یا نیمه هادی در یک میدان مغناطیسی، نیروی الکتروموتوری (emf) را در جهت عمود بر جریان و میدان مغناطیسی ایجاد می کند، پدیده ای فیزیکی که به عنوان اثر هال شناخته می شود. اصل اثر هال اساس ماده حامل جامد در میدان مغناطیسی اضافی (B) عمود بر ماده جامد در حال حرکت است، به دلیل اثر نیروی لورنتس (FB) و انحراف در مسیر، و ماده در دو طرف (3.4) باعث تجمع بار الکتریکی در جهت عمود بر جهت جریان میدان الکتریکی و مغناطیسی می شود و در نهایت باعث می شود حامل توسط نیروی لورنتس و دافعه الکتریکی متعادل شود (FB = Fe) و در دو طرف اختلاف پتانسیل الکتریکی پایدار ایجاد شود که ولتاژ هال (VH) است. معادله اساسی این است:

Vh = KhIhB

در میان آنها:

Ih: جریان کارB: چگالی شار

Kh: حساسیت عنصر

Vh: برق هال

(

II) روش استفاده از سنسورسنسورهای جانبی را به عنوان مثال در نظر بگیرید

جهت خط نیروی مغناطیسی میدان مغناطیسی اندازه گیری شده عمود بر عنصر هال در جلوی سنسور است (همانطور که در شکل سمت راست نشان داده شده است).

2. نمودار و توضیحات میدان مغناطیسی اندازه گیری شده توسط سنسور دستی در شکل سمت راست نشان داده شده است. از موقعیت 2.3 میلی متر در انتهای عنصر هال در انتهای جلوی سنسور (سمت مخالف مقیاس، و پروب مسی سمت مخالف علامت گذاری شده با یک دایره کوچک است) برای لمس ملایم سطح آهنربای اندازه گیری شده یا موقعیت میدان مغناطیسی فضایی اندازه گیری شده استفاده کنید.

3. روش نادرست نگه داشتن سنسور دستی باعث می شود بالای سنسور به سطح جسم اندازه گیری شده فشار وارد کند (همانطور که در تصویر سمت راست نشان داده شده است)، که به راحتی می تواند به سنسور آسیب برساند.

لیست بسته بندی

1. متر تسلا دیجیتال HGS-10A

2. منبع تغذیه خارجی

3. سنسور هال

4. باتری های خشک شماره 5، 6 عدد

5. راهنمای استفاده

6. گواهینامه صلاحیت محصول
