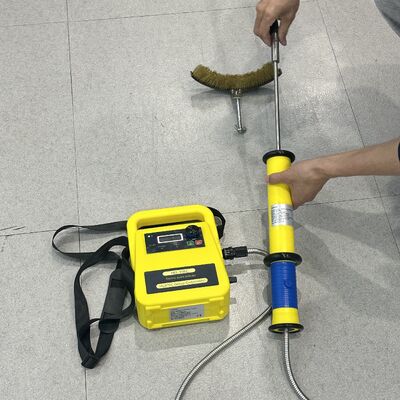

آشکارساز عیب پوشش دیجیتال LCD HD-106C با قابلیت استفاده دوگانه AC و DC برای بازرسی عیوب پوشش
مقدمه عمومی:
سری HD-106A/B/C HUATEC با استفاده از فناوری هوشمند تبدیل فرکانس ولتاژ بالا، برای تشخیص سوراخ سوزنی، ترک و سایر آسیبها و عیوب در پوششهای غیر رسانا روی بسترهای رسانا (مانند فلز) استفاده میشود. این دستگاه کیفیت پوششهای عایق و ضد خوردگی را روی سطح مخازن ذخیره، شیرآلات و خطوط لوله تشخیص میدهد. اندازه قابل حمل، بدنه مقاوم ABS، طراحی ظاهری زیبا، عملکرد پایدار و قابل اعتماد، میتواند به طور گسترده در مهندسی ضد خوردگی، تشخیص اتصالات هوابند پلاستیکی، تست هوابندی لایه پوشش بتنی، بازرسی خوردگی خطوط لوله پتروشیمی، صنایع تولید لعاب استفاده شود و ابزار ضروری برای کیفیت پوشش عایق ضد خوردگی سطح فلز است.
پارامترهای فنی:
| ولتاژ تشخیص |
0.5-35 کیلو ولت |
| ضخامت پوشش |
0.03 میلی متر - 11.3 میلی متر |
| دقت |
±100 ولت |
| دمای سرویس |
-20 درجه سانتیگراد تا +50 درجه سانتیگراد |
| رطوبت کاری |
از تراکم روی سطوح خودداری شود (مراجعه به DIN55670)
|
| سیگنال هشدار |
86 دسی بل. فرکانس 1500 هرتز. هشدار یک ثانیهای برای هر سوراخ سوزنی |
| نمایش ولتاژ |
نمایشگر LCD، 3 رقمی
|
| منبع تغذیه |
بسته باتری لیتیومی 12 ولت (سبک، کم مصرف و سازگار با محیط زیست) |
| ساعات کاری |
P7 (16 ساعت) P35 (12 ساعت)
|
| حالت منبع تغذیه |
هم AC و هم DC
|
| شارژر |
تبدیل خودکار 110 ولت تا 230 ولت 50 هرتز و 60 هرتز |
| وزن دستگاه اصلی |
1.2 کیلوگرم
|
| ابعاد دستگاه اصلی |
180 میلی متر × 235 میلی متر × 80 میلی متر
|
ویژگی های اصلی:

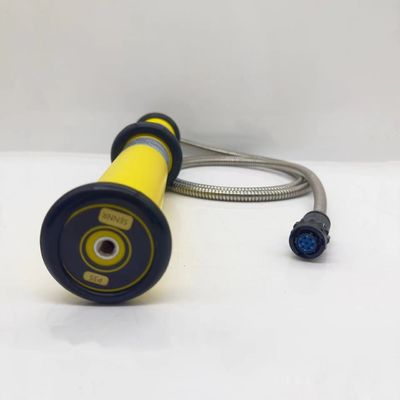

شلنگ فلزی مخصوص از کابل اتصال بین دستگاه اصلی و ژنراتور ولتاژ بالا محافظت می کند.
کانکتور روکش طلا برای اطمینان از قابلیت اطمینان اتصال.
طراحی منحصر به فرد، بدنه ABS، زیبا و بادوام.
صفحه کلید فیلم ضد آب با لمس سبک، کاربری آسان.
منبع تغذیه AC/DC به سرعت و به طور خودکار قابل تعویض است، دوگانه AC/DC.
بسته باتری لیتیوم یون با ظرفیت بالا، کم مصرف و سازگار با محیط زیست.
دکمه مستقل ولتاژ بالا، حداکثر حفاظت از ایمنی پرسنل تشخیص، مطابق با استانداردهای ایمنی بین المللی.
فناوری هوشمند تبدیل فرکانس ولتاژ بالا برای محیط های مرطوب مناسب است، فرآیند تشخیص الکتریسیته ساکن تولید نمی کند.
می توان با سطوح مرطوب یا گلی و کمی رسانا با شبنم تشخیص داد.
می تواند به طور خودکار پروب های کاری مختلف (تفنگ ولتاژ بالا) را شناسایی کند، خود کالیبراسیون.
ولتاژ باتری و ولتاژ خروجی بالا را به صورت دیجیتال نمایش می دهد.
هنگام تشخیص سوراخ سوزنی و سایر عیوب، هشدار صوتی و نوری.
ولتاژ خروجی بالا را می توان به دقت تنظیم کرد و دقت نمایش بالا است.
با عملکرد حفاظت از اضافه بار.
اصل کار:
آشکارساز عیب بر اساس افزودن مقدار مشخصی فشار پالس به انواع پوشش های عایق رسانا روی سطح بستر کار می کند. در صورت وجود لایه ضد خوردگی، فلز نازک یا سوراخ سوزنی نشتی، هنگام اعمال ولتاژ پالس بالا، شکاف هوا سوراخ شده و تخلیه جرقه ایجاد می کند. همزمان سیگنال پالس را به مدار هشدار ارسال می کند، هشدار صوتی و نوری، تا به هدف تست کیفیت لایه ضد خوردگی دست یابد.
تحویل استاندارد:
واحد اصلی، ژنراتور ولتاژ بالا، سیم پروب 2 متری، سیم زمین، برس پروب، باتری، شارژر، بند، کیف ابزار، گواهی کالیبراسیون HUATEC، دفترچه راهنمای عملیات
لوازم جانبی اختیاری:
برس قوس
برس تخت
برس فنری دایره ای
برس سطح داخلی لوله
باتری
