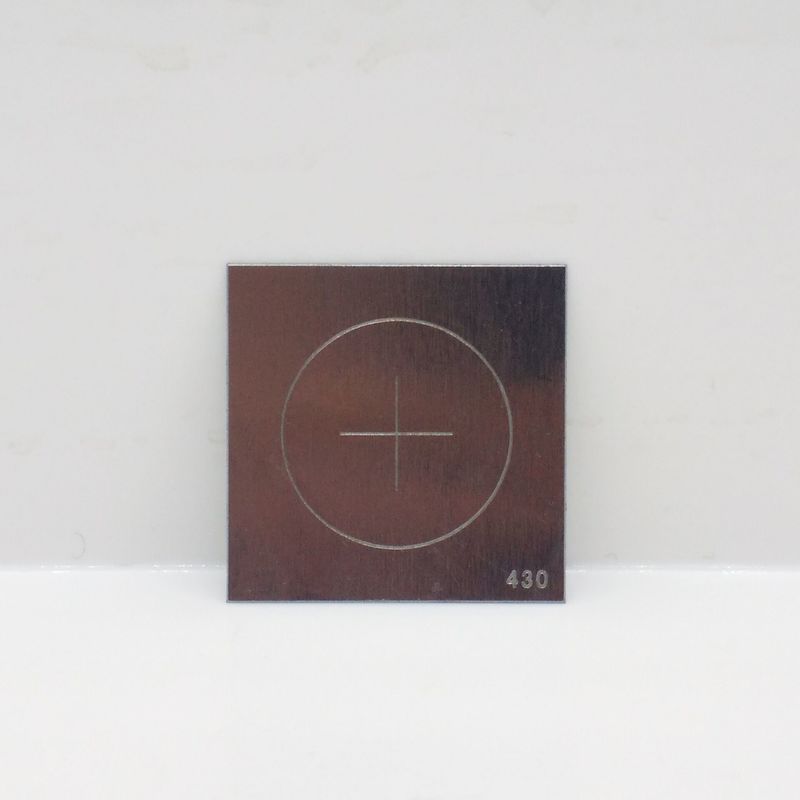

CX-430 MPI قطعه آزمایشی نقص مصنوعی با نقص های دایره ای و متقاطع

موارد بازرسی

شرایط، روش و تقاضای آزمون

رنگ

سطح فلز نقره ای روشن، بدون زنگ زدگی ارائه می دهد. بدون خراش، بدون خوردگی و غیره

ساده بودن

قطعه آزمایش را کاملاً موازی روی تخته لخت قرار دهید. بدون چین و چروک بدون ترکیدن. زبری سطح RA 0.8m است

اندازه ورق آهن و شیار برش

طول ضلع قطعه آزمایش آزمایش شده توسط milscale 0.75in×0.75 in است. ضخامت متوسط ​​قطعه آزمایشی CX-430 0.004 اینچ است. نماد نقص مصنوعی "o" و نماد "+" تست شده توسط میکروسکوپ دقیق هر دو در مرکز قطعه تست قرار دارند. قطر نماد چهار "o" 0.507 اینچ است، نماد "+" 0.25 اینچ است.

ضخامت قطعه آزمایشی CX-430 0.004 اینچ است. عمق شیار 0.0012 اینچ است.

عرض شیار 0.007 اینچ است.

کیفیت

تست فیزیک و شیمی نشان می دهد که این فلز از صفحه آهن خالص الکترومغناطیسی 1005 Steel Park ساخته شده است.

نتیجه تحلیلی مواد خام با قاعده GB6985 مطابقت دارد،
