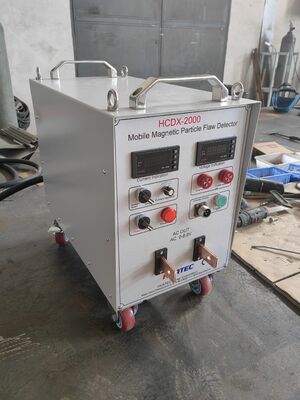

HCDX-2000 دستگاه تشخیص نقص مغناطیسی AC/DC برای آزمایش MPI در صنعت هواپیمایی و خودرو

دستگاه تشخیص عیب مغناطیسی قابل حمل HCDX-2000 برای تست MPI در صنایع هوافضا و خودرو

دستگاه تشخیص عیب ذرات مغناطیسی قابل حمل HCDX-2000 برای تشخیص قطعات کار با مغناطیس AC کاربرد دارد. این دستگاه قابلیت مغناطیس زدایی را دارد و نیازی به پیکربندی اضافی مجموعه مغناطیس زدایی ندارد.

یک میکروکنترلر 8 بیتی به عنوان کنترل کننده در این دستگاه تشخیص عیب ذرات مغناطیسی استفاده شده است و تنظیم مداوم جریان مغناطیس دهی را می توان از طریق جمع آوری دقیق سیگنال عبور از صفر ولتاژ AC و سیگنال تنظیم جریان تحقق بخشید. این دستگاه دارای قابلیت حد جریان حداکثر است. با قابلیت کنترل فاز، این دستگاه برای هر دو روش پیوسته و باقی مانده مناسب است.

مقدار جریان بر روی آمپرمتر آنالوگ یا آمپرمتر دیجیتال نمایش داده می شود. مجموعه پروب و دکمه ماشه برای کار در فضای باریک هستند.

جریان خروجی هنگام مغناطیس زدایی به طور خودکار از مقدار اولیه به صفر کاهش می یابد. سوئیچ بدون تماس برای تجهیزات استفاده می شود.

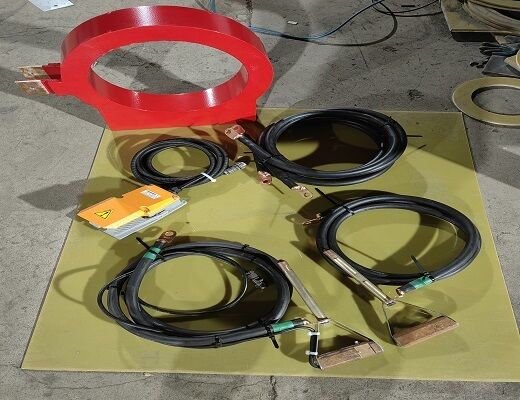

این دستگاه می تواند به مجموعه پروب (مجموعه الکترود دستی) یا کابل مارپیچ (کویل انعطاف پذیر) متصل شود. همچنین کویل ها یا الکترودهایی برای این تجهیزات طراحی شده است تا به عنوان یک ابزار بازرسی ساده اختیاری تبدیل شوند.

جدول پیکربندی:

یادداشت ها: "●" به عنوان استاندارد و "○" به عنوان گزینه علامت گذاری شده است.

مشخصات:
دستگاه میزبان متحرک:
می تواند به عنوان منبع تغذیه برای مغناطیس دایره ای استفاده شود
می تواند به عنوان منبع تغذیه برای مغناطیس طولی استفاده شود

ابزار بازرسی ساده:
الکترود مغناطیس دایره ای
کویل مغناطیس دایره ای
تنظیم دستی الکترود دم
سینک استیل ضد زنگ
مخزن استیل ضد زنگ (شامل پمپ اسپری و پمپ مخلوط کن)
تفنگ اسپری
جوهر مغناطیسی قابل استفاده مجدد است
ذرات مغناطیسی سیاه، ذرات مغناطیسی قرمز، ذرات مغناطیسی فلورسنت پشتیبانی می شوند
نور UV به عنوان گزینه برای تست ذرات مغناطیسی فلورسنت

توابع اصلی:

*روش تشخیص عیب: روش ستون، روش سیم پیچی، روش کویل

*روش مغناطیس دهی: مغناطیس AC، مغناطیس DC (HWDC/FWDV)

*روش مغناطیس زدایی: مغناطیس زدایی AC از مغناطیس زدایی از راه دور (روش تضعیف) استفاده می کند و مغناطیس زدایی AC از مغناطیس زدایی فرکانس فوق العاده پایین استفاده می کند.

مغناطیس دهی: از دو انتهای میله پشتیبانی برای قرار دادن در ناحیه تشخیص عیب صفحه فولادی استفاده کنید، و فاصله میله پشتیبانی 0 تا 500 میلی متر است (فاصله را بر اساس تجربه تنظیم کنید).

یا دو انتهای صفحه فولادی را با گیره های سیمی ببندید.

مغناطیس زدایی: کل قطعه را با یک کابل بپیچید، با گام حدود 20 تا 30 سانتی متر. دو انتهای کابل را به دستگاه تشخیص عیب وصل کنید. روش اتصال همان روش مغناطیس دهی است.
