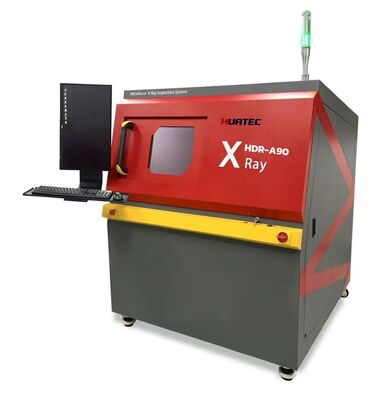

سیستم بازرسی اشعه ایکس میکرو فوکوس HDR-A90، آشکارساز عیب صنعتی NDT 90 کیلوولت

اندازه پیکسل

85 میکرومتر

وضوح

1536*1536

نرخ فریم

20 فریم بر ثانیه

زاویه کج شدن

60 درجه

میز

اندازه

530 میلی متر * 530 میلی متر

ناحیه قابل تشخیص

500 میلی متر * 500 میلی متر

حداکثر بار

10 کیلوگرم

تجهیزات

بزرگنمایی

هندسی 200X

سیستم 1500X

سرعت بازرسی

حداکثر 3.0 ثانیه در نقطه

ابعاد

1360 میلی متر (طول) * 1365 میلی متر (عرض) * 1730 میلی متر (ارتفاع)

وزن

1200 کیلوگرم

منبع تغذیه

AC110-220V 50/60HZ

حداکثر توان

1500 وات

کامپیوتر صنعتی

پردازنده I5، رم 8 گیگابایت، SSD 500 گیگابایت

نمایشگر

LCD HDMI 24 اینچی

ایمنی

نشت تشعشع

بدون نشت، استاندارد بین المللی: ≤1 میکرو سیورت در ساعت

پنجره مشاهده شیشه سربی

پنجره شیشه سربی شفاف از تشعشع برای مشاهده وضعیت داخلی محافظت می کند.

قفل ایمنی پنجره و درب عقب

هنگامی که کاربران پنجره یا درب عقب را باز می کنند، لوله اشعه ایکس بلافاصله خاموش می شود. هنگامی که پنجره یا درب عقب باز است، کاربران نمی توانند اشعه ایکس را روشن کنند.

سوئیچ ایمنی الکترومغناطیسی

هنگامی که اشعه ایکس روشن است قفل می شود، کاربران نمی توانند پنجره مشاهده را باز کنند.

توقف اضطراری

در کنار موقعیت عملیات، برای خاموش کردن فشار دهید

محافظت از لوله

کاربر نمی تواند نرم افزار را ترک کند مگر اینکه لوله اشعه ایکس را ببندد.

4. عملکرد نرم افزار

ماژول عملکرد

عملیات

صفحه کلید و ماوس می توانند تمام عملیات را انجام دهندکنترل لوله اشعه ایکسبا استفاده از ماوس برای کلیک بر روی دکمه X می توان اشعه ایکس را روشن یا خاموش کرد. مقدار ولتاژ و جریان واقعی لوله در کنار نمایش داده می شود، کاربران می توانند دکمه بالا و پایین را کلیک کنند، یا اسلایدر را بکشند، یا برای تنظیم تایپ کنند.

نوار وضعیت

وضعیت قفل، وضعیت پیش گرمایش و وضعیت اشعه ایکس را با چشمک زدن متناوب قرمز و سبز نشان می دهد.

تنظیم جلوه تصویر

روشنایی، کنتراست و بهره تصویر را می توان آزادانه تنظیم کرد تا به نتیجه رضایت بخشی دست یافت.

لیست محصولات

کاربران می توانند پارامترهای بازرسی مانند موقعیت محور Z، روشنایی، کنتراست و بهره را ذخیره کنند و می توانند مستقیماً پارامترها را هنگام بازرسی همان محصول فراخوانی کنند تا کارایی بازرسی را بهبود بخشند.

پنجره ناوبری

پس از اینکه دوربین از میز عکس گرفت، در هر نقطه از عکس کلیک کنید، میز به مکانی که کلیک کرده اید حرکت می کند و روی صفحه نمایش داده می شود.

وضعیت محور حرکت

نمایش مختصات واقعی.

نتایج اندازه گیری (نرخ حفره، فاصله، مساحت و غیره، که توسط کاربران تنظیم شده است) به ترتیب نمایش داده می شوند.

کنترل سرعت

سرعت حرکت هر محور را می توان به کند، عادی و سریع تنظیم کرد.

اندازه گیری نرخ حفره

محاسبه خودکار

روی دو نقطه کلیک کنید تا یک مستطیل تعیین شود. نرم افزار به طور خودکار لبه توپ لحیم کاری در مستطیل، پد و حفره های داخلی را پیدا و اندازه گیری می کند و می تواند داده های نرخ حفره، مساحت توپ لحیم کاری، محیط، بزرگترین نرخ حفره، طول و عرض را به دست آورد و با قرمز و سبز NG یا OK را نشان می دهد.

تنظیم پارامترها

کاربران می توانند آستانه خاکستری، پیکسل، کنتراست، فیلتر اندازه و سایر پارامترها را تنظیم کنند تا نتایج دقیقی از محاسبه خودکار به دست آورند.

افزودن دستی حفره ها

کاربران می توانند یک چند ضلعی یا یک شکل آزاد رسم کرده و آن را به عنوان حفره در نرخ حفره محاسبه کنند.

ذخیره پارامترها

کاربران می توانند پارامترهایی مانند آستانه خاکستری، پیکسل، کنتراست، فیلتر اندازه و سایر پارامترها را ذخیره کنند و می توانند مستقیماً پارامترها را هنگام تشخیص همان محصول فراخوانی کنند تا کارایی تشخیص را بهبود بخشند.

سایر توابع اندازه گیری

فاصله

نقاط A و B را کلیک کنید تا به عنوان خط پایه تنظیم شوند، سپس نقطه C را کلیک کنید تا فاصله عمودی نقطه C از خط پایه اندازه گیری شود.

نرخ فاصله

این بیشتر برای اندازه گیری نرخ لحیم کاری سوراخ استفاده می شود. یک نقطه بیشتر "D" از فاصله تنظیم کنید. فاصله عمودی نقطه D از خط پایه را بر فاصله عمودی نقطه C تقسیم کنید تا نسبت درصدی فاصله عمودی D به C به دست آید.

زاویه

نقاط A و B را کلیک کنید تا به عنوان خط پایه تنظیم شوند، سپس نقطه C را کلیک کنید تا زاویه بین پرتوهای BA و BC اندازه گیری شود.

شعاع

این بیشتر برای اندازه گیری اجزای گرد مانند توپ های لحیم کاری استفاده می شود. سه نقطه را کلیک کنید تا یک دایره تعیین شود و محیط، مساحت و شعاع اندازه گیری شود.

محیط

این بیشتر برای اندازه گیری اجزای مربع استفاده می شود، دو نقطه را کلیک کنید تا یک مربع تعیین شود، طول، عرض و مساحت اندازه گیری شود.

بازرسی خودکار

تنظیم دستی

کاربران می توانند هر موقعیتی را روی میز به عنوان نقاط بازرسی تنظیم کنند، نرم افزار به طور خودکار بازرسی کرده و تصویر را ذخیره می کند.

آرایه

برای نقاط بازرسی منظم، کاربران فقط نیاز به تنظیم دو نقطه بازرسی و تعداد سطرها و ستون ها دارند، نرم افزار به طور خودکار هر نقطه را بازرسی کرده و تصاویر را ذخیره می کند.

شناسایی خودکار

برای نقاط بازرسی با ویژگی های واضح، نرم افزار به طور خودکار موقعیت ها را شناسایی کرده، اندازه گیری ها را انجام می دهد و تصویر را ذخیره می کند.
