دستگاه تشخیص عیب طناب فولادی با روش تست مغناطیسی HRD-100

دستگاه تشخیص عیب و فرسودگی کابل‌های فولادی با تست مغناطیسی طناب سیمیHRD-100و دستگاه تشخیص فرسودگی

1. مشخصات فنی

استانداردها: GB/T21837-2008، ASTM E1571-2001 (مشخصات استاندارد برای بازرسی الکترومغناطیسی کابل‌های فولادی فرومغناطیسی)، GB/T5972-2006/ISO 4309:90، GB8918—2006

محدوده تشخیص: Φ1.5—300 میلی‌متر (انتخاب سنسور متفاوت)
سرعت نسبی بین سنسور و کابل سیمی: 0.0—6.0 متر بر ثانیه بهترین انتخاب: 0.3—1.5 متر بر ثانیه
بهترین فاصله بین آستین راهنما و کابل سیمی: 2—6 میلی‌متر، فاصله مجاز: 0—15 میلی‌متر

نوع فایل خروجی: خروجی فایل‌های Word

هشدار: هشدار صوتی و نوری
تشخیص محل پارگی کابل سیمی (LF)
دقت قضاوت کیفی: 99.99%
ارزیابی کمی
خطای تکرارپذیری حساسیت: ±0.055%
خطای نمایش: ±0.2%
خطای تشخیص محل (L): ±0.2%
توان: منبع تغذیه کامپیوتر 5 ولت
وزن سنسور:< 10 کیلوگرم (سنسور معمولی)

دمای محیط: -10 درجه سانتی‌گراد ~ 40 درجه سانتی‌گراد

فشار هوا: 86~106 کیلو پاسکال

رطوبت نسبی: ≤85%

سیستم ویندوز آشکارساز کابل سیمی کامپیوتری محصول به‌روزرسانی شده سیستم GB است که بر اساس تئوری نرم‌افزار DOS و ایده راهنمای نمایش و هشدار بلادرنگ، با استفاده از زبان برنامه‌نویسی Visual Basic 6.0 کامپایل شده است.

بخش سخت‌افزار این سیستم از سنسور مغناطیسی پیشرفته داخلی و خارجی و ماژول نمونه‌برداری تحقیق و توسعه مستقل استفاده می‌کند که از طریق خط اصلی RS232 (یا USB) داده‌ها را مستقیماً در کامپیوتر ذخیره می‌کند.

بخش نرم‌افزار این سیستم بر اساس تحلیل تبدیل موجک، با استفاده از زبان برنامه‌نویسی Visual Basic 6.0 کامپایل شده است. توابعی مانند جمع‌آوری و کنترل داده‌ها، تجزیه و تحلیل داده‌ها، نمایش داده‌ها، ذخیره‌سازی داده‌ها و غیره را انجام می‌دهد. ویژگی‌های بصری را به توابع نرم‌افزار DOS اضافه می‌کند و با روش پیگیری مداوم منحصر به فرد خود، می‌تواند سیگنال داده‌ها و وضعیت تغییرات آن را به طور مداوم و پویا مشاهده کند و نتایج به‌دست‌آمده را به صورت بلادرنگ نمایش دهد و هشدار دهد؛ نرم‌افزار تابع ارزیابی خودکار را اضافه کرده است؛ در نقص جزئی، درصد سطح مقطع و کل سطح مقطع را نشان می‌دهد؛ نرم‌افزار کاملاً با ویندوز سازگار است، برای عملیات راحت کاربر مناسب است، از فرمت فایل‌های Word برای تولید گزارش بازرسی استفاده می‌کند.

این نرم‌افزار سیستم می‌تواند با فرمت داده‌های نمونه‌برداری نرم‌افزار DOS آشکارساز کابل سیمی کامپیوتری سازگار باشد و می‌تواند آن را تجزیه و تحلیل کند.

سیستم ویندوز یک رویه عملیاتی مستقل و سیستم بازرسی ایمن را اتخاذ کرده است، می‌تواند به راحتی برای انواع کامپیوترهای مدرن مناسب باشد و مجموعه‌ای از رویه‌های بازرسی را تکمیل کند.

2. پیکربندی سیستم

3. معرفی سنسور

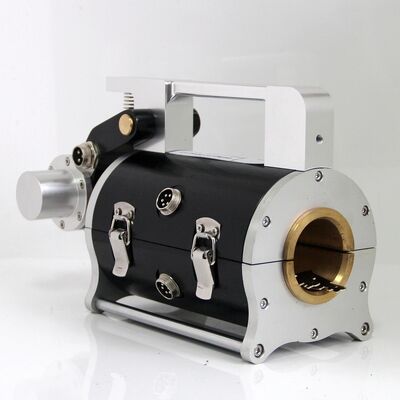

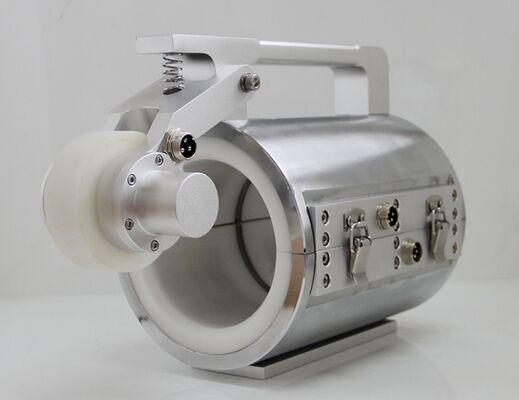

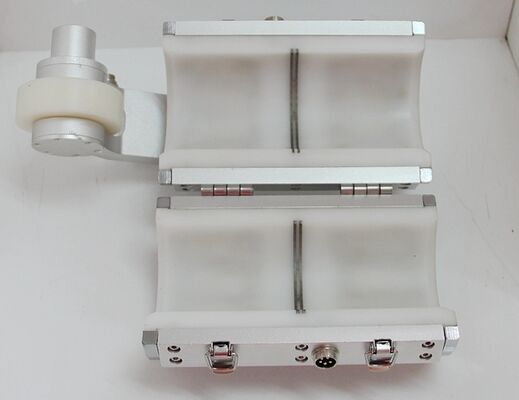

سنسور مغناطیسی: سنسور از موقعیت‌یاب جابجایی (چرخ راهنما، انکودر)، دستگاه مغناطیس‌ساز و سازمان نمونه‌برداری تشکیل شده است. پس از فعال شدن سیستم، کابل سیمی و آن حرکت نسبی دارند، سپس می‌تواند سیگنال را جمع‌آوری کند.

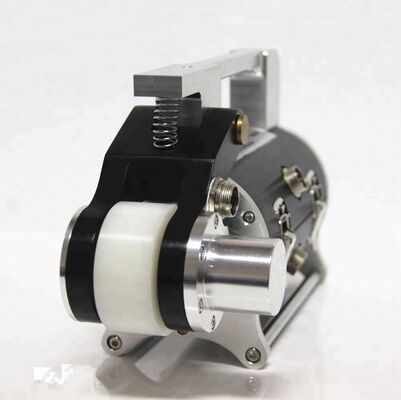

موقعیت‌یاب جابجایی: چرخ راهنما یک دور می‌چرخد، انکودر فوتوالکتریک پالس دستور نمونه‌برداری را ارسال می‌کند و نمونه‌برداری با فاصله مساوی را تحقق می‌بخشد.

دستگاه مغناطیس‌ساز: هنگامی که کابل سیمی و آن حرکت نسبی دارند، مغناطیس‌سازی محوری کابل سیمی را تکمیل می‌کند.

سازمان نمونه‌برداری: هنگامی که کابل سیمی و سنسور حرکت نسبی دارند، کانال نمونه‌برداری متشکل از المان هال، وضعیت نشتی مغناطیسی کابل سیمی را به سیگنال ولتاژ شبیه‌سازی شده تبدیل می‌کند.

4. دستگاه هشدار بلادرنگ HUATEC

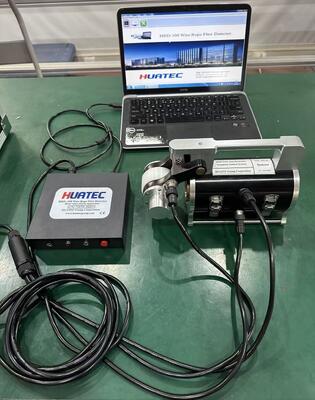

دستگاه هشدار بلادرنگ HUATEC یک دستگاه جمع‌آوری داده قابل حمل و چند منظوره است که از طریق سیم انتقال RS232 سیگنال داده تبدیل شده را به کامپیوتر ارسال و ذخیره می‌کند، از تابع قدرتمند CPU کامپیوتر برای پردازش و تجزیه و تحلیل آنلاین و بلادرنگ استفاده می‌کند، بر اساس آستانه معادل که از قبل تنظیم شده است، هشدار بلادرنگ را ارسال می‌کند. یک گروه باتری لیتیومی برای تامین برق سنسور، خروجی 5 ولت. یک پورت شارژ اضافی برای تامین شارژ و کلید برق وجود دارد.

5. معرفی نرم‌افزار

تصویر 3 موارد اصلی عملکرد

6. انتخاب سنسور
