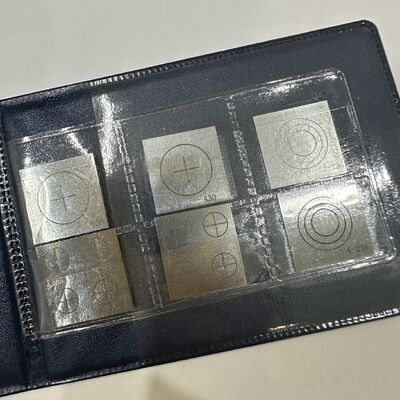

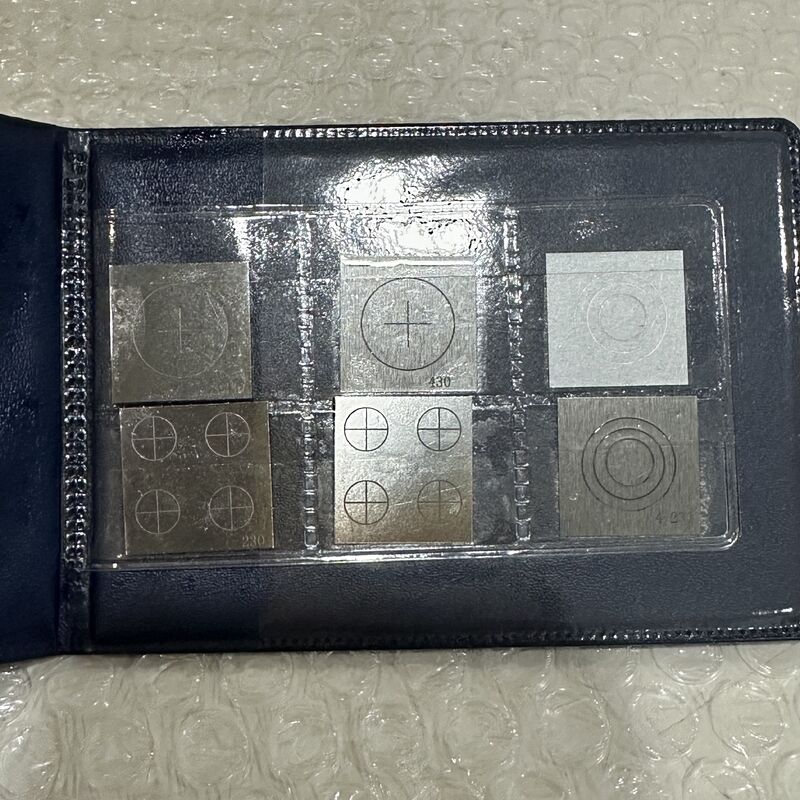

نشانگرهای کنترل کیفیت شیم نقص عمق متغیر برای بازرسی MPI

موارد بازرسی

شرایط، روش و الزامات آزمون

رنگ

سطح فلز نقره ای روشن، بدون زنگ زدگی، بدون خراش، بدون خوردگی و غیره.

صافی

قطعه آزمون را روی صفحه صاف قرار دهید، کاملاً موازی. بدون چروک. بدون پستی و بلندی. زبری سطح RA برابر با 0.8 میکرومتر است.

اندازه ورق آهن و شیار برش

طول ضلع قطعه آزمون که با مقیاس اندازه گیری شده 0.75 اینچ × 0.75 اینچ است.

میانگین ضخامت قطعه آزمون CX-230 برابر با 0.002 اینچ است.

نماد نقص مصنوعی "o" و نماد "+" که با میکروسکوپ دقیق آزمایش شده اند، هر دو در مرکز قطعه آزمون قرار دارند.

قطر نماد "o" برابر با 0.507 اینچ و نماد "+" برابر با 0.25 اینچ است.

ضخامت قطعه آزمون CX-230 برابر با 0.002 اینچ است.

عمق شیار 0.0008 اینچ است؛ عرض شیار 0.007 اینچ است.

کیفیت

آزمایش فیزیکی و شیمیایی نشان می دهد که فلز از صفحه آهن خالص الکترومغناطیسی فولاد 1005 پارک ساخته شده است.

نتیجه تجزیه و تحلیل مواد اولیه با قانون GB6985 مطابقت دارد،

موارد بازرسی

شرایط، روش و الزامات آزمون

رنگ

سطح فلز نقره ای روشن، بدون زنگ زدگی، بدون خراش، بدون خوردگی و غیره.

صافی

قطعه آزمون را روی صفحه صاف قرار دهید، کاملاً موازی. بدون چروک. بدون پستی و بلندی. زبری سطح RA برابر با 0.8 میکرومتر است.

اندازه ورق آهن و شیار برش

طول ضلع قطعه آزمون که با مقیاس اندازه گیری شده 0.75 اینچ × 0.75 اینچ است. میانگین ضخامت قطعه آزمون CX-430 برابر با 0.004 اینچ است. نماد نقص مصنوعی "o" و نماد "+" که با میکروسکوپ دقیق آزمایش شده اند، هر دو در مرکز قطعه آزمون قرار دارند. قطر چهار "o" برابر با 0.507 اینچ و نماد "+" برابر با 0.25 اینچ است.

ضخامت قطعه آزمون CX-430 برابر با 0.004 اینچ است. عمق شیار 0.0012 اینچ است،

عرض شیار 0.007 اینچ است.

کیفیت

آزمایش فیزیکی و شیمیایی نشان می دهد که فلز از صفحه آهن خالص الکترومغناطیسی فولاد 1005 پارک ساخته شده است.

نتیجه تجزیه و تحلیل مواد اولیه با قانون GB6985 مطابقت دارد،

موارد بازرسی

شرایط، روش و الزامات آزمون

رنگ

سطح فلز نقره ای روشن، بدون زنگ زدگی، بدون خراش، بدون خوردگی و غیره.

صافی

قطعه آزمون را روی صفحه صاف قرار دهید، کاملاً موازی. بدون چروک. بدون پستی و بلندی. زبری سطح RA برابر با 0.8 میکرومتر است.

اندازه ورق آهن و شیار برش

طول ضلع قطعه آزمون که با مقیاس اندازه گیری شده 0.75 اینچ × 0.75 اینچ است. میانگین ضخامت قطعه آزمون 3C2-234 برابر با 0.002 اینچ است. سه "o" مصنوعی که با میکروسکوپ دقیق آزمایش شده اند، همگی در مرکز قطعه آزمون قرار دارند.

قطر "o" بزرگ برابر با 0.507 اینچ است،

"o" میانی برابر با 0.383 اینچ، "o" کوچک برابر با 0.258 اینچ است،

قطعه آزمون 3C2-234، "o" بزرگ، ضخامت: 0.002 اینچ،

عمق شیار: 0.0004 اینچ، عرض شیار: 0.007 اینچ،

"o" میانی، ضخامت: 0.002 اینچ، عمق شیار:

0.0006 اینچ، عرض شیار: 0.007 اینچ، "o" کوچک،

ضخامت: 0.002 اینچ، عمق شیار: 0.0008 اینچ،

عرض شیار: 0.007 اینچ.

کیفیت

آزمایش فیزیکی و شیمیایی نشان می دهد که فلز از صفحه آهن خالص الکترومغناطیسی فولاد 1005 پارک ساخته شده است.

نتیجه تجزیه و تحلیل مواد اولیه با قانون GB6985 مطابقت دارد،
