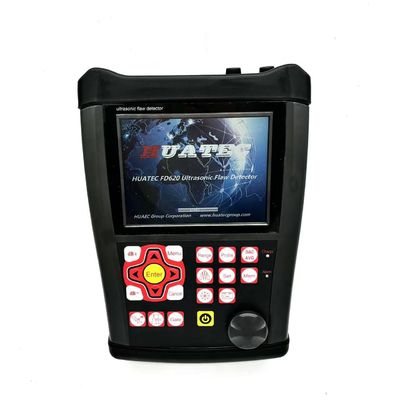

FD620 دستگاه سنجش نقص فوق صوتی قابل حمل IP65 با DAC AVG رنگ B-اسکن و گزارش اپلیکیشن موبایل
★تعدیل کاوشگر، ساخت منحنی و سایر عملیات توسط جعبه مکالمه در کل فرآیند درخواست می شود، نیازی به خواندن دستورالعمل نیست
★ همه ابزار شامل آنچه شما نیاز دارید: DAC، AVG، رنگ Bscan، AWS، و غیره
★ فرکانس تکرار نبض: 30-3000 هرتز، تنظیم دقیق، اسکن با سرعت بالا، هرگز تشخیص را از دست ندهید
★ نسبت سیگنال بالا به سر و صدا، بازگشت شفاف و پایدار، طراحی ضد سر و صدا، مناسب برای شرایط سخت کار
★ AD 10 رقمی، نمونه گیری با سرعت بالا منجر به نمودار بازگشت بهتر با تمام جزئیات می شود. حساس و می تواند حتی نقص های کوچک را تشخیص دهد
★ صفحه نمایش شفاف و رنگ واقعی. رابط کاربری مفید باعث می شود که عملیات بسیار آسان تر باشد.
★ ضبط ویدیوی سرعت بالا در زمان واقعی تشخیص نقص. ذخیره سازی داده USB نامحدود.
★ اتصال دندان آبی، اپلیکیشن تلفن همراه گزارش تشخیص نقص را در محل تولید می کند و چاپ را درک می کند
★ استاندارد IP65. آلایویی + ژل سیلیکون، ضد آب و گرد و غبار، جامد و برای همیشه دوام دارد. پشتیبانی خنک کننده باعث می شود که در هر زاویه ای ایستاده باشد.
★ باتری با یک بار شارژ 15 ساعت دوام دارد. هر باتری کنترل شارژ خود را دارد بنابراین با دو باتری می تواند در طول ساعت کار کند.
مشخصات
| محدوده |
0-25000 میلی متر، در سرعت فولاد
|
| سرعت مواد |
100~20000 متر در ثانیه
|
| فرکانس تکرار نبض |
30 تا 3000 هرتز
|
| محدوده پویا |
≥38dB
|
| خطی بودن |
افقی: +/- 0.2% FSW
عمودی: 2.5% FSH، دقت تقویت کننده +/-1 dB
|
| قدرت حل مشکلات |
>40dB (5P14)
|
| باقی مانده های حساسیت |
>62dB
|
| رد (کذيب) |
0 تا 80% ارتفاع صفحه نمایش کامل
|
| حافظه بزرگ |
1000 نمودار، 500 تنظیمات استقلال، هر معیار می تواند به طور آزاد وارد شود، ما می توانیم در صحنه بدون بلوک تست کار می کنند
|
| حالت های تست |
بازگشت پالس، عنصر دوگانه و انتقال از طریق
|
| انواع سنجه ها |
یک راست، یک زاویه، دو راست، دو زاویه، از طریق، خزیدن، سطح
|
| مانیتورهای دروازه |
دو دروازه مستقل قابل کنترل در سراسر دامنه پاکسازی
|
| واحدها |
اینچ یا میلی متر
|
| نیاز به انرژی |
AC اصلی 100-240 VAC، 50-60 Hz
|
| نمایش تاخیر |
-20 تا 3400 μs
|
| تاخیر سنجه/تغییر صفر |
0 تا 99.99μs
|
| قدرت |
بسته باتری لیتیوم یون قابل شارژ داخلی با قدرت 7.2 ولت با ظرفیت 8000 میلی آمپر
15 ساعت زمان کار نامی بسته به روشنایی صفحه نمایش
زمان شارژ 4 ساعت
|
| H×W×D(mm) |
۲۶۰×۱۷۵×۶۰ (ملی متر)
|
| دمای کار |
-10 تا 50 درجه سانتیگراد
|
| دمای ذخیره سازی |
-30 تا 50 درجه سانتیگراد
|
| انرژی پالس |
200V، 300V، 400V، 500V قابل انتخاب
|
| اصلاح |
نیمه موج مثبت، نیمه موج منفی، موج کامل، سیستم RF
|
| پهنای باند (براند پاس تقویت کننده) |
0.2 تا 20 مگاهرتز
|
| مانیتورهای دروازه |
دو دروازه مستقل قابل کنترل در سراسر دامنه پاکسازی
|
| حساسیت |
حداکثر 120 دسی بل در وضوح قابل انتخاب 0.1، 1.0، 2.0۶٫۰ دسیبل
|
| اتصالات پردازنده |
BNC یا LEMO
|
وظایف
نمایش خودکار مکان دقیق نقص ((عمق d، سطح p، فاصله s، دامنه،sz dB،ф).
اندازه گیری نقص: اندازه گیری نقص خودکار با استفاده از AVG / AVG یا DAC، سرعت گزارش پذیرش یا رد نقص.
کالیبراسیون خودکار قطعات گیرنده نقطه صفر، زاویه ها، لبه های جلو و سرعت مواد.
آسان برای ساخت و استفاده از DAC و AVG برای ارزیابی اکو، منحنی می تواند اصلاح و جبران شود.
با وصل کردن حافظه دیسک، واحد می تونه حافظه نامحدودی داشته باشه.
ساخت خودکار ویدیو از فرآیند تست و بازی؛ استفاده از U Disk، طول ویدیو نامحدود است.
اسکن رنگ B.
در این واحد 13 استاندارد بین المللی ساخته شده است.
اتصال دندان آبی به دستگاه تلفن همراه برای تولید و چاپ گزارش های تشخیص در محل.1.
ویژگی اصلاح سطح خمیده
تابع اندازه گیری ارتفاع ترک
دروازه بزرگنمایی: گسترش محدوده دروازه در سراسر عرض صفحه نمایش.
عملکرد افزایش اتوماتیک
پوشش: نمایش همزمان A-scan زنده در نرخ 60 هرتز و پوشش نمایش A-scan.
نگه داشتن اوج: مقایسه شکل موج اوج یخ زده با A-Scans زنده برای تفسیر آسان نتایج آزمایش.
اسکن فریز: نمایشگر فریز داده های شکل موج و مسیر صوتی را نگه می دارد.
آژیر: بیپ و ال ای دی
ساعت زمان واقعی
اکو رو پر کن
هدف گرفتن.
رنگ اکو داخل دروازه

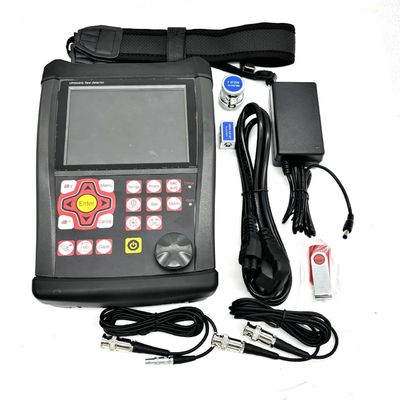

بسته استاندارد
دستگاه تشخیص نقص فوق صوتی قابل حمل FD620 1
مبدل پرتو مستقیم (4 مگاهرتز، Φ10)
مبدل شعاع زاویه (4 مگاهرتز، 8 میلی متر×9 میلی متر، 60 درجه) 1
کابل اتصال برای پردازنده (BNC-LEMO 00،یا LEMO 01-LEMO 00 اختیاری) 1
بسته باتری لیتیوم یون قابل شارژ، 8 آمپر 1 ساعت
منبع برق/ واحد شارژر 1
راهنمای کار در زبان انگلیسی 1
نرم افزار اپلیکیشن 1
کمربند 1
