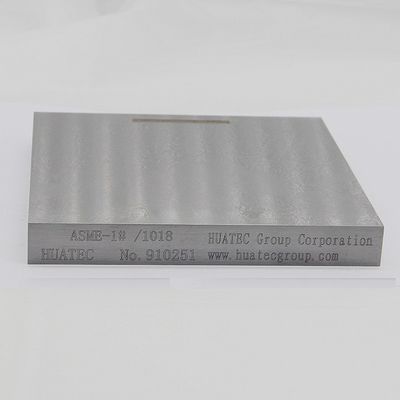

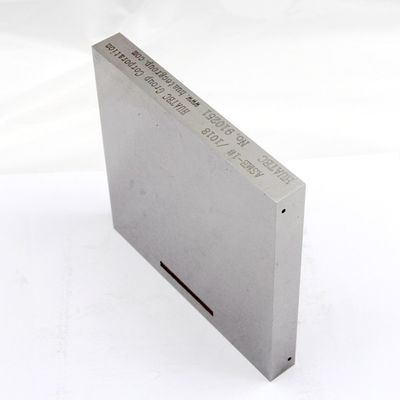

غیر لوله 19mm 38mm 75mm جوش ASME استاندارد 1018 فولاد UT کالیبراسیون بلوک آزمون

بلوک تست کالیبراسیون جوش UT فولاد 1018 غیر لوله ای 19 میلی متر 38 میلی متر 75 میلی متر استاندارد ASME

استاندارد: ASME BPVC-V-2015

اندازه و شکل بلوک تست جوش غیر لوله ای ASME در جدول زیر نشان داده شده است، هنگام بازرسی
برای بازرسی مواد با قطر سطح بزرگتر از 500 میلی متر، می توان از بلوک های تست با همان انحنای قطعه کار یا بلوک های تست استاندارد با قطری برابر یا کمتر از 500 میلی متر استفاده کرد.
در طول بازرسی بالایی، باید از بلوک تست منحنی، یعنی بلوک تست درز لوله، استفاده شود.

1. فاصله بین هر شیار و هر دو انتهای بلوک تست یا سایر شیارها کمتر از T یا 25 میلی متر نیست، در صورت بزرگتر بودن.
2. حداقل طول L بلوک تست باید 200 میلی متر یا 8T باشد، در صورت بزرگتر بودن.
3. هنگامی که قطر داخلی برابر یا کمتر از 100 میلی متر است، حداقل رادیان 270 درجه است. هنگامی که قطر داخلی بزرگتر از 100 میلی متر است، حداقل طول قوس 200 میلی متر یا 3T است و مقدار بزرگتر در نظر گرفته می شود.
4. عمق هر مخزن 11% T ≥ h ≥ 8% T، عرض ≤ 6 میلی متر، طول ≥ 225 میلی متر است.
