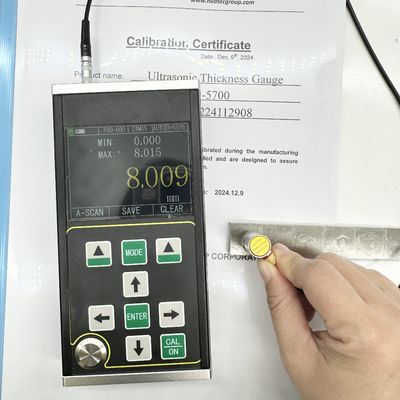

TG-5700 اندازه گیری ضخامت فوق صوت با دقت 0.001mm و اسکن A / B

TG-5700 یک دستگاه سنج ضخامت فوق صوتی دیجیتالی با دقت بالا و قابلیت اسکن A/B است.استفاده از اصل بازتاب پالس اندازه گیری ضخامت فوق صوت، این ابزار برای موادی طراحی شده است که امواج ماوراء صوت با سرعت ثابت گسترش می یابند و از سطوح عقب منعکس می شوند. با وضوح اندازه گیری 0.001mm و محدوده ای از 0.15 میلی متر (فولاد)، آن را به دقت استثنایی برای کاربردهای صنعتی ارائه می دهد.

این ابزار به دقت صفحات و قطعات پردازش شده را اندازه گیری می کند در حالی که رقیق شدن ناشی از خوردگی در لوله ها و ظروف تحت فشار در تجهیزات تولید را کنترل می کند.مواد شیمیایی، صنعت فلزات، کشتی سازی، هوافضا و انرژی.

مطابق با مشخصات کالیبراسیون برای اندازه گیری ضخامت فوق صوتی (JJF 1126-2004).

• حالت اسکن A، اسکن B و حالت نمایش عددی
• محدوده اندازه گیری گسترده با فناوری منحصر به فرد "با هم صدا چندگانه" برای قطعات فوق نازک (حداقل 0.15mm فولاد)
• اندازه گیری با دقت بالا با وضوح تا 0.001mm و وضوح تکرار ± 0.002mm
• پوشش نفوذی و اندازه گیری اکو به اکو برای مواد دارای لایه های رنگ و پوشش های سطحی
• حالت اندازه گیری چندگانه: MB-E، E-E، ME-E برای قطعات معمولی؛ حالت THIN برای قطعات نازک
• حالت های عددی: ضخامت معمولی، تفاوت/سرعت کاهش و حداکثر مقدار
• حالت های دوگانه افزایش: کنترل خودکار و دستی افزایش
• تنظیمات خاموشی دستی و خودکار با عملکرد صرفه جویی در انرژی
• پشتیبانی از سُند های مختلف از جمله دو کریستال و یک کریستال، تا 20MHz فرکانس بالا
• ظرفیت ذخیره سازی جرم: 100،000 مقدار ضخامت، 500 شکل موج اسکن A، 500 شکل موج اسکن B
• 3صفحه نمایش رنگ TFT-LCD 5 اینچی با وضوح 320x240 QVGA
• روش های کالیبری چندگانه: کالیبری یک نقطه ای، چند نقطه ای و دستی
• تبدیل واحد متریک/امپریالی (mm/inch)
• رابط زبان انگلیسی

مناسب برای اندازه گیری ضخامت فلزات (فولاد، آهن ریخته، آلومینیوم، مس) ، پلاستیک، سرامیک، شیشه، رزین، فیبرگلاس و سایر هادی های فوق صوتی است.

اندازه گیری ضخامت فوق صوتی مشابه اندازه گیری موج نور عمل می کند. پالس فوق صوتی منتشر شده توسط کاوشگر به شیء اندازه گیری شده می رسد، از طریق مواد گسترش می یابد،از رابط مواد به پروب بازتاب می یابدضخامت مواد با اندازه گیری دقیق زمان پخش فوق صوت از طریق مواد تعیین می شود.

توجه: شرکت حق تغییر فنی را بدون اطلاع قبلی دارد.

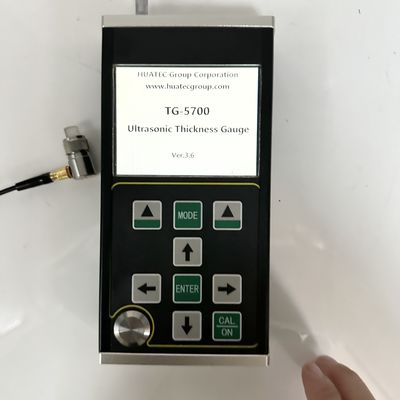

• واحد اصلی TG-5700 - 1pc
• 2.5M Φ20 یک عنصر تبدیل کننده (بررسی محدوده 4-1800mm) - 1pc
• بطری کاپلانت - 1pc
• کيف حمل - 1pc
• راهنماي استفاده - 1pc
• گواهی کالیبراسیون - 1pc

سُند های مختلف با فرکانس های مختلف، سُند تک 8mm/10mm/12mm، سُند ضخامت فوق صوتی TR، بلوک های اسپیج و نرم افزار داده های رایانه ای.

بسته صادرات استاندارد، کانتون. گزینه های بسته بندی سفارشی در صورت درخواست در دسترس است.
