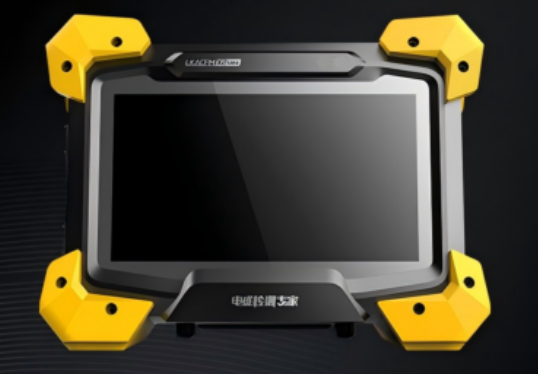

ابزار بازرسی هوشمند ACFM
مواد قابل استفاده- فلزات رسانای آهن مغناطیسی و غیر آهن مغناطیسی، از جمله فولاد کربن، فولاد ضد زنگ، آلومینیوم و غیره
دامنه کاربرد- تشخیص نقص های سطحی و نزدیک به سطحی در سازه های فلزی
نقص های قابل استفاده--- قادر به تشخیص موثر ترک های سطحی و سایر نقص های خطی
عمق بازرسی--- حداکثر عمق برای فولاد کربن 3mm است؛ برای فولاد ضد زنگ 5mm است؛ برای آلومینیوم 8mm است
ثبات تشخیص--- حداقل میزان تشخیص نقص بیشتر از 90٪
انواع پوشش مجاز--- پوشش های غیر رسانا مانند رنگ، رزین اپوکسی، آسفالت و غیره
|
محدوده عرضه
|
|
نام تجهیزات
|
اندازه گیری هوشمند میدان جریان متناوب ((ACFM)
ابزار بازرسی
|
|
مقدار
|
1 مجموعه
|
|
|
|
قابلیت های اصلی بازرسی
|
|
مواد قابل استفاده
|
فلزات رسانای آهن مغناطیسی و غیر آهن مغناطیسی، از جمله فولاد کربن، فولاد ضد زنگ، آلومینیوم و غیره
|
|
دامنه کاربرد
|
تشخیص نقص های سطحی و نزدیک به سطحی در سازه های فلزی
|
|
نقص های قابل استفاده
|
قادر به تشخیص موثر ترک های سطحی و سایر نقایص خطی
|
|
عمق بازرسی
|
حداکثر عمق برای فولاد کربن 3mm است؛ برای فولاد ضد زنگ 5mm است؛ برای آلومینیوم 8mm است
|
|
حساسیت تشخیص
|
قادر به تشخیص نقص های باز شدن سطح کوچک به اندازه 3*0.5*0.2mm؛ می تواند نقص های معادل با نمونه آزمایش ذرات مغناطیسی (MPI) A1 15/100 را تشخیص دهد
|
|
ثبات تشخیص
|
حداقل میزان تشخیص نقص بیشتر از 90٪
|
|
انواع پوشش مجاز
|
پوشش های غیر رسانا مانند رنگ، رزین اپوکسی، آسفالت و غیره
|
|
ضخامت پوشش مجاز
|
حداکثر ضخامت پوشش≤5mm؛ هنگامی که با یک سنجه کویل بزرگ استفاده می شود، می تواند پوشش تا 10mm ضخامت را بررسی کند
|
|
سرعت اسکن
|
حداکثر سرعت اسکن≤60mm/s، حداقل سرعت اسکن باید > 5mm/s باشد
|
|
می تواند انجام بازرسی در دمای تا 500 °C زمانی که با یک سنج درجه حرارت بالا جفت
|
|
الزامات ابزار
|
|
نمايش
|
صفحه نمایش چند لمسی 7 اینچی با پشتیبانی از نور پس زمینه
|
|
قطعنامه
|
صفحه نمایش با وضوح بالا، رزولوشن 1280*800
|
|
رم
|
4GB، قابل گسترش به 8GB
|
|
ذخیره سازی
|
حافظه داخلی 32GB، قابل گسترش تا 128GB
|
|
سیستم عامل
|
سیستم عامل اندروید ((بر اساس هسته لینوکس)
|
|
رابط ها
|
پورت 1*USB3.0/USB2.0 HOST، پورت 1*Type-C (فقط شارژ)
|
|
رابط شبکه
|
پشتیبانی از اتصال Wi-Fi؛ قابل گسترش برای پشتیبانی از 4G dongle
|
|
رابط شارژ
|
پورت نوع C، یکپارچه با پروتکل شارژ سریع ورودی/خرید FCP، پروتکل شارژ سریع ورودی/خرید AFC، پروتکل DRP Try. SRC، پروتکل شارژ سریع ورودی/خرید PD3.1, QC2.0/QC3.0/QC3.پروتکل شارژ سریع خروجی 0+
|
|
حداکثر قدرت شارژ/افزایش: 45W
|
الزامات عملکرد نرم افزار:
1. ویژگی های عملکرد توصیه پارامتر، پیشنهاد سنجه های مناسب و پارامترها بر اساس اطلاعات مجموعه اشیاء بازرسی
2. ویژگی های عملکرد تنظیم حساسیت ابزار، اجازه کالیبراسیون با استفاده از بلوک های تست استاندارد
ویژگی های عملکرد کالیبراسیون ضریب عمق نقص، اجازه تنظیم ضریب عمق با استفاده از بلوک های آزمون مرجع
3. ویژگی های تابع تنظیم تحریک، اجازه تنظیم فرکانس بازرسی و سطح تحریک بر اساس شیء بازرسی با تنظیم خودکار افزایش ابزار
4. رابط بازرسی محور عمودی از تغییر بین حالت دنبال و حالت ثابت پشتیبانی می کند، در هر زمان تنظیم می شود
5. ویژگی های عملکرد ژوم تصویر بازرسی، اجازه ژوم دستی و کشیدن افقی برای مشاهده نتایج
6. ویژگی های تصویر تنظیم مجدد عملکرد، اجازه می دهد تا یک کلیک بازگرداندن تصاویر بزرگ یا کشیده شده
7. از عملکرد بازپرداخت تصویر برای بررسی های متعدد پشتیبانی می کند
8. ویژگی های عملکرد علامت گذاری. کلیک بر روی دکمه علامت گذاری در طول بازرسی باعث اضافه شدن تقسیم کننده به تصویر بازرسی برای نمایش قطعی در گزارش ها می شود
9. از عملکرد اندازه گیری نقص پشتیبانی می کند. پس از شناسایی یک نقص، انتخاب منطقه آن امکان محاسبه طول نقص را بر اساس داده های رمزگذاری می دهد.عمق نقص باز کردن سطح را می توان بر اساس تغییرات سیگنال Bx محاسبه کرد
10. پشتیبانی از فرمت های گزارش بازرسی سفارشی و عملکرد صادرات گزارش
11. پشتیبانی از مشاهده گزارش های بازرسی، تصاویر و داده های فایل های پروژه تاریخی
پیکربندی اساسی
واحد میزبان: 1 واحد
نرم افزار کسب و تجزیه و تحلیل سیگنال: 1 مجموعه
پروب مداد: یک واحد
سُند استاندارد (با رمزگذاری): یک واحد
کابل اتصال کاوشگر: یک واحد
شارژر: 1 مجموعه
راهنمای استفاده از محصول: 1 مجموعه
مدارک کیفیت: 1 مجموعه
قاب ابزار: 1 مجموعه
کاوشگر سه عنصر: اختیاری
الزامات ابزار
حداکثر زمان کار: 16 ساعت
ابعاد میزبان: 225mm* 172mm*76mm
وزن: <2.1kg
دمای کار: -10°C تا 40°C
رطوبت عملیاتی:<90٪ رطوبت نسبی هوا
الزامات عملکرد سخت افزار
1. پشتیبانی از انواع مختلف سنجش، از جمله سنجش مداد و سنجش استاندارد
2. پشتیبانی از سنجه های آرایه چند عنصری معمولی (اختیاری)
3. پشتیبانی از سنج درجه حرارت بالا با عملکرد تعویض دمای همزمان (اختیاری)
4. پشتیبانی از رمزگذاری برای ثبت در زمان واقعی جابجایی فضایی در طول بازرسی
5. می تواند نمای نقشه سیگنال Bx، نمای نقشه سیگنال Bz، نمودار پروانه و نمودار شیب را نشان دهد
6. از فرکانس بازرسی قابل تنظیم پشتیبانی می کند، محدوده 1kHz-10kHz
7. از شدت سیگنال تنظیم پذیر پشتیبانی می کند، تنظیم خودکار یا دستی
8. پشتیبانی از مبادله گرم سنجها، اجازه می دهد تا تغییرات سنج در طول بازرسی
9. پشتیبانی از تبادل گرم و جدا کردن رمزگذاری کننده
10. پشتیبانی از عملکرد دکمه ی پروب: دکمه های موجود در پروب می توانند عملکردهای اسکن نرم افزار را کنترل کنند (به عنوان مثال، شروع، توقف، به روز رسانی)
