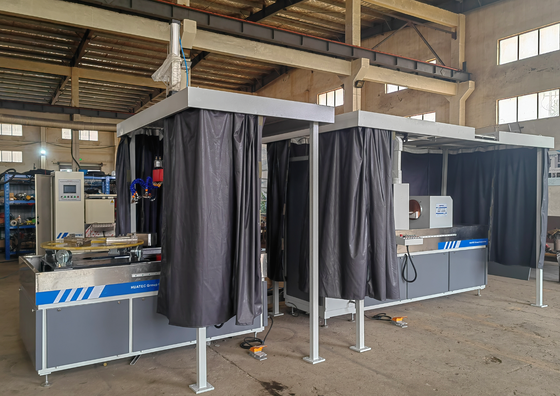

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی HMP-8000 برای قطعات چرخ دنده

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی HMP-8000 برای قطعات چرخ دنده

1اصول کار

تشخیص ذرات مغناطیسی از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار استفاده می کند.از تفاوت بین نقایص سطحی و نزدیک به سطحی محصولات آهن و فولاد (مانند ترک ها) استفاده می کند، گنجانده شدن لاغری، خطوط موی و غیره) و نفوذ آهن و فولاد. پس از مغناطیس، میدان مغناطیسی در محل متناوب این مواد تحریف می شود،که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و منجر به میدان نشت مغناطیسی می شوندبنابراین جذب پودر مغناطیسی برای تشکیل تجمع پودر مغناطیسی در نقص - اثر مغناطیسی، در شرایط نور مناسب، نشان دادن محل و شکل نقص

2. استفاده

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی برای تشخیص سطح و سطح نزدیک قطعه فرامغناطیسی (مانند: دنده، حلقه دنده، میله دنده و غیره) به دلیل جعل، خنک کردن،خرد کردن، خستگی ناشی از ترک ها و گنجاندن slag و سایر نقایص ظریف.

4. محدوده شناسایی

قطعات از نوع حلقه دنده(1)

آبهای دنده و قطعات کوچک(2)

5تکنولوژی تشخیص

قطعات دنده (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking

شفت چرخ دنده و قطعات کوچک (2): تغذیه - پاشیدن تعلیق مغناطیسی - مغناطیسی شدن کلیپ - مشاهده چرخش - از آهن مغناطیسی شدن - خالی کردن

6پارامتر فنی

7جدول پیکربندی:

مکانیسم مغناطیسی عمودی (دریافت دنده)   1 مجموعه

مکانیسم مغناطیسی افقی (شاخه دنده و تشخیص قطعات کوچک)   1 مجموعه

منبع برق مغناطیسی (کابین کنترل قدرت)   1 مجموعه

اتاق تاریک   2 مجموعه

پودر فلورسنت مغناطیسی  1 قوطي

فیلم تست استاندارد  1 مجموعه

باقیمانده مقناطیس  1 مجموعه

کلید پا   1 مجموعه

لامپ UV آویزان  1 مجموعه

لامپ UV دستی  1 مجموعه
