ACFM-X2 سیستم اندازه گیری میدان جریان متناوب دستگاه تشخیص ترک ACFM قابل حمل برای سطح فلز آزمایش نقص نزدیک سطح از طریق پوشش اپوکسی رنگ

ACFM-X2 سیستم اندازه گیری میدان جریان متناوب دستگاه تشخیص ترک ACFM قابل حمل برای سطح فلز آزمایش نقص نزدیک سطح از طریق پوشش اپوکسی رنگ

مواد قابل استفاده:

فلزات رسانای آهن مغناطیسی و غیر آهن مغناطیسی، از جمله فولاد کربن، فولاد ضد زنگ، آلومینیوم و غیره

نقص های قابل استفاده:

قادر به تشخیص موثر ترک های سطحی و سایر نقایص خطی

ثبات تشخیص:

حداقل میزان تشخیص نقص بیشتر از 90٪

دامنه کاربرد:

تشخیص نقص های سطحی و نزدیک به سطحی در سازه های فلزی

عمق بازرسی:

حداکثر عمق برای فولاد کربن 3 میلی متر است. برای فولاد ضد زنگ 5 میلی متر است. برای آلومینیوم 8 میلی متر است.

انواع پوشش مجاز:

پوشش های غیر رسانا مانند رنگ، رزین اپوکسی، آسفالت و غیره

الزامات ابزار:

حداکثر زمان کار: 16 ساعت

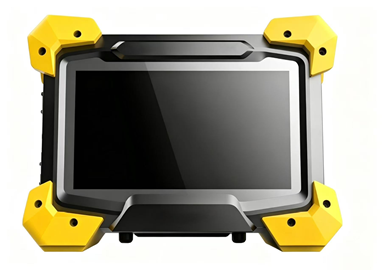

ابعاد میزبان: 225mm * 172mm * 76mm

وزن: ≤ 2.1kg

دمای کار: -10°C تا 40°C

رطوبت عملیاتی: ≤90٪ رطوبت نسبی هوا

الزامات عملکرد سخت افزار:

پشتیبانی از انواع مختلف سنجش، از جمله سنجش مداد و سنجش استاندارد

پشتیبانی از سنجه های آرایه چند عنصری معمولی (اختیاری)

پشتیبانی از سنجه درجه حرارت بالا با عملکرد تعویض دمای همزمان (اختیاری)

پشتیبانی از رمزگذاری برای ثبت در زمان واقعی جابجایی فضایی در طول بازرسی

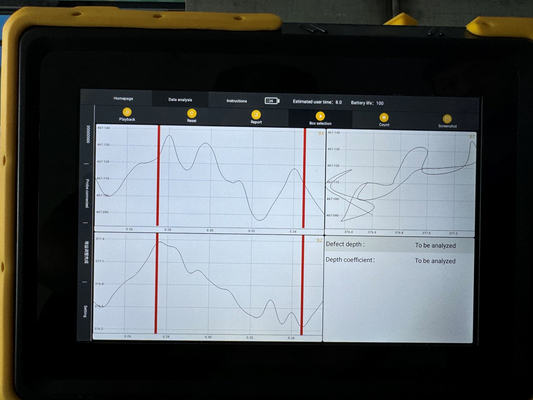

می تواند نمای نقشه سیگنال Bx، نمای نقشه سیگنال Bz، buttertly.diagram، و نمودار شیب را نشان دهد

از فرکانس بازرسی قابل تنظیم پشتیبانی می کند، محدوده 1kHz-10kHz

از شدت سیگنال تنظیم پذیر پشتیبانی می کند، تنظیم خودکار یا دستی

پشتیبانی از مبادله گرم سنجها، اجازه می دهد تا تغییرات سنج در طول بازرسی

پشتیبانی از تبادل گرم و جدا کردن رمزگذاری کننده

عملکردهای اسکن (به عنوان مثال شروع، توقف، تجدید)

پشتیبانی از عملکرد دکمه ی پروب: دکمه های موجود روی پروب می توانند نرم افزار را کنترل کنند

الزامات عملکرد نرم افزار:

نرم افزار سیستم بر روی سیستم عامل اندروید (چینی) اجرا می شود، قادر به کنترل دستگاه، جذب سیگنال، تجزیه و تحلیل و غیره.

نرم افزار می تواند اطلاعات وضعیت مانند اتصال سنج، پارامترهای بازرسی، سطح باتری را نمایش دهد از ایجاد فایل های پروژه جدید که شامل تنظیمات بازرسی اساسی، داده های بازرسی،و گزارش های بازرسی

پشتیبانی از وارد کردن / صادر کردن فایل های پروژه برای مشاهده یا تنظیم پارامترهای بازرسی

پشتیبانی از تنظیمات پارامتر برای نوع قطعات، مواد، ضخامت پوشش، عرض جوش، دمای قطعات، و غیره

الزامات عملکرد نرم افزار:

* ویژگی های عملکرد توصیه پارامتر، پیشنهاد سنجه های مناسب و پارامترها بر اساس اطلاعات مورد بررسی تنظیم شده

* ویژگی های عملکرد تنظیم حساسیت ابزار، اجازه کالیبراسیون با استفاده از بلوک های تست استاندارد

* ویژگی های عملکرد کالیبراسیون ضریب عمق نقص، اجازه می دهد تا تنظیم عمق با استفاده از بلوک های تست بازدارندگی

* ویژگی های تابع تنظیم تحریک، اجازه تنظیم فرکانس بازرسی و سطح تحریک بر اساس شیء بازرسی با تنظیم خودکار افزایش ابزار

* محور عمودی رابط بازرسی از تغییر بین حالت دنبال و حالت ثابت پشتیبانی می کند، در هر زمان تنظیم می شود

* ویژگی های عملکرد زوم تصویر بازرسی، امکان زوم دستی و کشیدن افقی برای مشاهده نتایج

* ویژگی های تصویر تنظیم مجدد عملکرد، اجازه می دهد تا یک کلیک بازگرداندن از تصاویر بزرگ شده یا کشیده شده

* پشتیبانی از عملکرد بازپرداخت تصویر برای بررسی های متعدد

* ویژگی های عملکرد علامت گذاری. کلیک بر روی دکمه علامت گذاری در طول بازرسی باعث می شود تا جداکننده ها به تصویر بازرسی برای نمایش قطعی در گزارش ها اضافه شوند

* از عملکرد اندازه گیری نقص پشتیبانی می کند. پس از شناسایی یک نقص، انتخاب منطقه آن امکان محاسبه طول نقص را بر اساس داده های رمزگذاری می دهد.عمق نقص باز کردن سطح را می توان بر اساس تغییرات سیگنال Bx محاسبه کرد

* از فرمت های گزارش بازرسی سفارشی و عملکرد صادرات گزارش پشتیبانی می کند

* پشتیبانی از مشاهده گزارش های بازرسی، تصاویر و داده های فایل های پروژه های تاریخی

پیکربندی اساسی

واحد میزبان: یک واحد

نرم افزار کسب و تجزیه و تحلیل سیگنال: 1 مجموعه

پروب مداد: یک واحد

سُنب استاندارد (با رمزگذاری کننده): 1 واحد

کابل اتصال پروب: 1 واحد

شارژر: 1 مجموعه

راهنمای استفاده از محصول: 1 مجموعه

مستندات کیفیت: 1 مجموعه

جعبه ابزار: 1 مجموعه

کاوشگر سه عنصر: اختیاری
